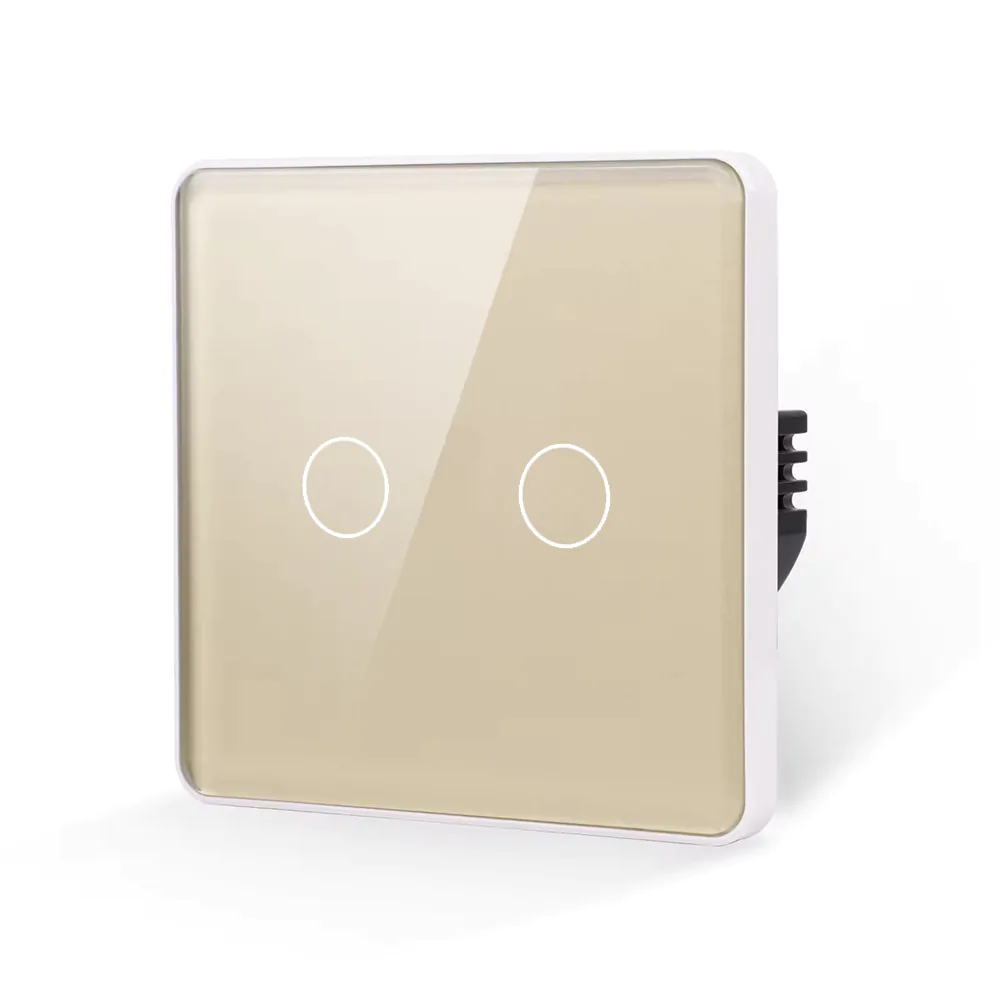

Revolo dotykový vypínač Sense č.5 – Zlatý zaoblený
508 Kč s DPH
Nejnovější dotykové vypínače značky Revolo se vyznačují precizním zpracováním, krásným designem a zvýšenou bezpečností. Jejich výhodou je větší rozměr skleněného panelu: 86 x 86 mm, který dokonale překryje také větší díry kolem instalačních krabic. Stačí letmý dotek a vypínač okamžitě zareaguje. Dotykový vypínač lze jednoduše vyměnit za původní mechanický. Není třeba zapojení nulového vodiče. Tento vypínač ovládá dva světelné okruhy z jednoho místa do Max. výkonu 500W/okruh.
Není skladem
| Produkt | Dotykový vypínač |
|---|---|
| Kódové označení | ST-201-005R |
| Funkce vypínače | č.5 |
| Mechanismus | SCR |
| Barva | Zlatá |
| WiFi | Ne |
| Nulový vodič | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Min. zátěž pro správnou funkci | 3W |
| Max. zátěž | 500W / okruh |
| Napětí | AC 110 – 240V /50Hz – 60Hz |
| Pohotovostní spotřeba | <0,02W |
| Pracovní teplota | -20 °C / +70 C |
| Vlhkost prostředí | max. 93% Rh |
| Tloušťka skla | 4mm |
| Rozteč šroubů | 60mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový vypínač označovaný jako řazení č.5 případně jako lustrový vypínač č.5 ovládá dva světelné okruhy z jednoho místa.
Rozdělení a vysvětlení všech nejčastěji používaných vypínačů naleznete v našem článku.
Krásný luxusní design
Tiché a rychlé ovládání
Bezpečnostní sklo
Barevná stálost skleněného panelu
Protipožární ochrana
Ochrana proti přetížení
Jednoduchá montáž do klasických instalačních krabiček
Kompatibilní s původní kabeláží
Není třeba zapojení nulového vodiče
Pohodlné ovládání
Doručení kurýrem nebo do výdejního místa
- skleněný panel
- modul vypínače
- instalační rámeček
- montážní šrouby
- návod
Potřebujete poradit?
Všechny návody a schémata zapojení naleznete na této stránce Revolo produkty můžete libovolně kombinovat do vícerámečků. Možnosti jsou téměř neomezené. Princip kombinování produktů jsme podrobně rozepsali zde
Dotykový vypínač nové generace
Náš nejnovější dotykový schodišťový vypínač řady Sense představuje inovativní řešení pro ovládání osvětlení ve Vaší domácnosti. Díky pokročilé technologii SCR nabízí tento vypínač systém bez mechanických kontaktů, který je tichý, rychlý a spolehlivý. Dotykový vypínač Sense č.5 ovládá dva světelné okruhy z jednoho místa.
Hlavní vlastnosti:
- Inovativní technologie: Moderní technologie SCR zajišťuje chod bez mechanických kontaktů, čímž eliminuje jakékoli mechanické opotřebení a zaručuje dlouhou životnost produktu.
- Tichý provoz: Zapomeňte na hlučná kliknutí klasických relé. Tento vypínač pracuje tiše a nenápadně, což přispívá k vašemu pohodlí a komfortu.
- Rychlá odezva: Okamžitá reakce na dotek zajišťuje rychlé a efektivní ovládání osvětlení.
- Jednoduchá instalace: Vhodné do klasické instalační krabičky s hloubkou 45mm, například KP68
- Orientační osvětlení: Při zapnutém stavu sytě modré, při vypnutém se intenzita modré i jas sníží, aby ve tmě příliš nerušilo.
- Vhodné pro původní kabeláž: Bez nutnosti zapojovat nulák.
Užitečná informace
Dotykové vypínače lze jednoduše vyměnit za klasické mechanické. Jsou vhodné pro původní kabeláž a do standardních krabiček. KP68.
Pokud potřebujete nainstalovat dotykové vypínače, nebo zásuvky do dvojrámečku nebo vícerámečku (max. 5-rámeček), musíte si objednat moduly a vícerámeček, který k nim pasuje. Skleněný rám musí být kompatibilní s vybranými moduly dotykových vypínačů nebo jinými moduly, jako jsou zásuvky, termostaty atp. Všechny rámečky značky Revolo jsou kompatibilní s moduly a půlmoduly produktů Revolo. Je důležité, aby dotykové plošky (kroužky na skleněném panelu) pasovaly na vybrané moduly dotykových modulů. Například při použití modulu dotykového vypínače č.5 musí mít skleněný panel 2 kroužky. Skleněné rámečky jsou univerzální: lze je použít horizontálně, svisle nebo zrcadlově otočené.
Tento dotykový vypínač ovládá dva světelné okruhy z jednoho místa. Umožňuje ovládání dotykem bez možnosti dálkového ovládání mobilem nebo hlasem. Lze jej jednoduše zapojit namísto původního mechanického vypínače. Nepotřebuje zapojení nulového vodiče. Vhodný pro klasické instalační krabičky KUP 68SK s hloubkou 45mm a roztečí šroubů 60mm, které jsou běžné na našem území. Podsvícení vypínače je při zapnutém stavu sytě modré, při vypnutém se intenzita modré i jas sníží, aby ve tmě příliš nerušil, ale zároveň abyste jej stále mohli snadno najít.
Zapojení dotykového vypínače č.5 je naprosto jednoduché a vhodné pro klasickou instalační krabičku a původní kabeláž. Stačí pouze zapojit fázi a 2x světlo. Není nutný neutrální vodič, uzemnění, ani zapojení LED kompenzátoru. Pozn.: Po zapnutí proudu se nedotýkejte modulu vypínače bez nasazeného sklíčka, jinak vypínač nebude správně reagovat na dotek po jeho nasazení. Pokud se vypínač testuje bez skla, zapamatuje si vzdálenost mezi modulem vypínače a dotykem. Po nasazení skla nebude fungovat správně, protože se vzdálenost mezi modulem a dotykem zvětší o tloušťku skla. Dotknete-li se modulu bez nasazeného sklíčka, stačí, když po nasazení skla vypnete napájení alespoň na 30 sekund.
Při manipulaci se zařízením a testování dodržujte následující pokyny, aby bylo zajištěno jeho správné fungování:
- Nedoporučuje se dotýkat modulu bez nasazeného skleněného panelu.
- Pokud se po zapnutí napájení dotknete modulu bez sklíčka, vypínač si zapamatuje nesprávnou vzdálenost mezi dotykovou plochou a modulem.
- Po nasazení sklíčka může dojít k nesprávné reakci na dotek, protože tloušťka sklíčka zvětší tuto vzdálenost.
- Náprava nesprávné kalibrace:
- Pokud se modul dotykového vypínače testoval bez skleněného panelu, vypněte napájení minimálně na 30 sekund.
- Následně po opětovném zapnutí dojde k automatické kalibraci a zařízení bude reagovat správně.
Postup instalace:
- Vypněte hlavní napájení.
- Pečlivě připojte vodiče do svorek podle schématu (fáze a světlo).
- Je-li třeba, zapojte LED kompenzátor do světelného okruhu L1.
- Opatrně nasuňte skleněný panel na modul vypínače.
- Skleněný panel důkladně zatlačte na všech čtyřech stranách, aby bezpečně zapadl do svorek na instalačním rámečku.
- Po nasazení skla zapněte hlavní napájení.
- Počkejte přibližně 2 minuty, aby se zařízení správně inicializovalo před prvním použitím.
| Typ rámečku | Zaoblený |
|---|---|
| Rozměry | 86 x 86 x 35 mm |
| Proud | 5A |
| Pohotovostní spotřeba | max. 0.1 mA |
| Pracovní teplota | -30°C / +70°C |
| Vlhkost prostředí | max. 95% Rh |
| Životnost | 100 000 cyklů MTBF |
| Barva skleněného panelu | Zlatá |
| Barevné podsvícení | Modrá barva |
| Vyrobeno | CN |
| Funkce | č.5 |
| Ovládání | Dotykem |
| Maximální zátěž | 500W |
