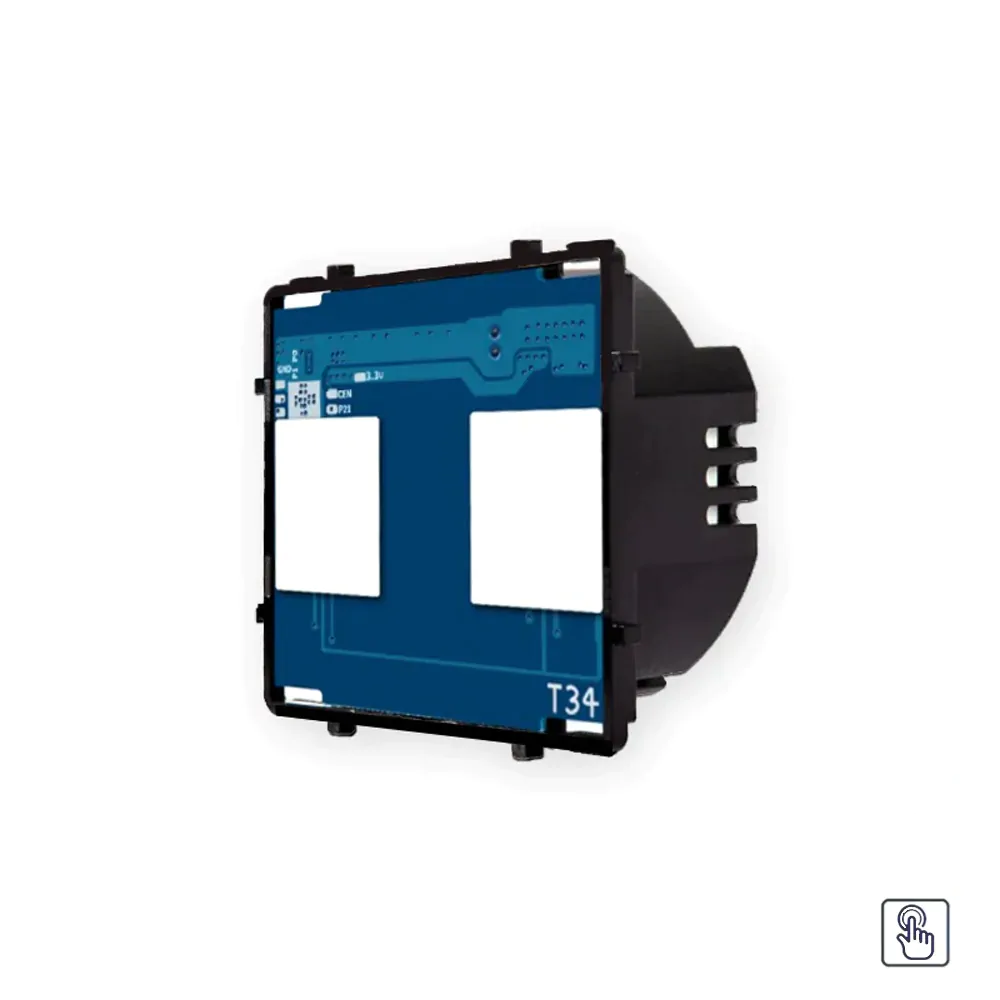

Revolo dotykový vypínač Sense č.5 – Modul
349 Kč s DPH
Dotykový vypínač Sense č.5 ovládá dva světelné okruhy z jednoho místa, naprosto potichu – bez cvakání mechanického relátka. Vhodný do klasické instalační krabice a pro původní kabeláž. Okamžitá a citlivá reakce na dotek. Dotykový vypínač lze jednoduše vyměnit za původní mechanický. Není třeba zapojit neutrální kabel. Samostatný modul dotykového vypínače se používá v případě instalace do vícerámečku.
Skladem
| Produkt | Modul dotykového vypínače |
|---|---|
| Kódové označení | ST-201 |
| Funkce vypínače | č.5 |
| Mechanismus | Silicon control – triak |
| WiFi | Ne |
| Nulový kabel | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Min. zátěž pro správnou funkci | 8W |
| Max. zátěž | 500W / okruh |
| Napětí | AC 110 – 240V /50Hz – 60Hz |
| Pohotovostní spotřeba | <0,02W |
| Pracovní teplota | -20 °C / +70 C |
| Vlhkost prostředí | Max. 93% Rh |
| Tloušťka skla | 4mm |
| Rozteč šroubů | 60mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový vypínač označovaný jako řazení č.5 případně jako lustrový vypínač č.5 ovládá dva světelné okruhy z jednoho místa . Rozdělení a vysvětlení všech nejčastěji používaných vypínačů naleznete v našem článku .
Krásný luxusní design Tiché a rychlé ovládání Protipožární ochrana Ochrana proti přetížení Jednoduchá montáž do klasických instalačních krabiček Kompatibilní s původní kabeláží Není třeba zapojení nulového kabelu Pohodlné ovládání Doručení kurýrem nebo do výdejního místa
- modul vypínače
- návod
- montážní šrouby
Instalační panel je součástí skleněného panelu.
Potřebujete poradit?
Všechny návody a schémata zapojení naleznete na této stránce Revolo produkty můžete libovolně kombinovat do vícerámečků. Možnosti jsou téměř neomezené. Princip kombinování produktů jsme podrobně rozepsali zde
Dotykový vypínač nové generace
Hlavní vlastnosti:
- Inovativní technologie: Moderní technologie SCR zajišťuje bezkontaktní chod, čímž eliminuje jakékoli mechanické opotřebení a zaručuje dlouhou životnost produktu.
- Tichý provoz: Zapomeňte na hlučná kliknutí klasických relé. Tento vypínač pracuje tiše a nenápadně, což přispívá k vašemu pohodlí a komfortu.
- Rychlá odezva: Okamžitá reakce na dotek zajišťuje rychlé a efektivní ovládání osvětlení.
- Jednoduchá instalace: Vhodné do klasické instalační krabičky s hloubkou 45mm. KP68
- Orientační osvětlení: Při zapnutém stavu sytě modré, při vypnutém se intenzita modré i jas sníží, aby ve tmě příliš nerušilo.
- Vhodné pro původní kabeláž: Bez nutnosti zapojovat nulák.
Užitečná informace
Dotykové vypínače lze jednoduše vyměnit za klasické mechanické. Jsou vhodné pro původní kabeláž a do standardních krabiček. KP68.
Užitečná informace
Dotykové vypínače lze jednoduše vyměnit za klasické mechanické. Jsou vhodné pro původní kabeláž a do standardních krabiček. KP68.

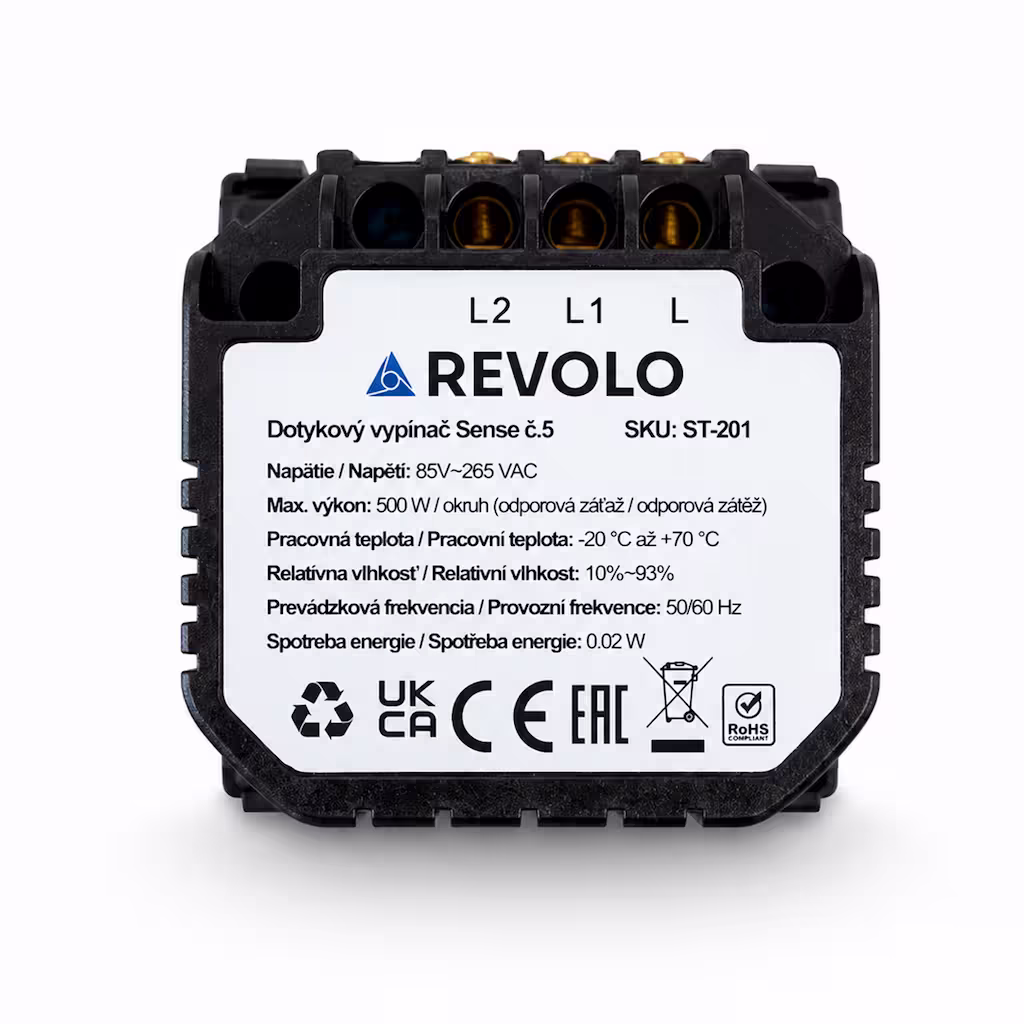

Zapojení dotykového vypínače č.5 je naprosto jednoduché a vhodné pro klasickou instalační krabičku a původní kabeláž. Stačí pouze zapojit fázi a 2x světlo . Není nutný neutrální kabel, uzemnění, ani zapojení LED kompenzátoru. Pozn. : Po zapnutí proudu se n edotýkejte modulu vypínače bez nasazeného sklíčka, jinak vypínač nebude správně reagovat na dotek po jeho nasazení. Pokud se vypínač testuje bez skla, zapamatuje si vzdálenost mezi modulem vypínače a dotykem. Po nasazení skla nebude fungovat správně, protože se vzdálenost mezi modulem a dotykem zvětší o tloušťku skla. Dotknete -li se modulu bez nasazeného sklíčka, stačí, když po nasazení skla vypnete napájení alespoň na 30 sekund.
Po otestování funkce dotykového spínače si zapamatujte:
- Vypněte hlavní napájení
- Opatrně zatlačte skleněný panel na každé straně. Ujistěte se, že skleněný panel zapadl do všech čtyř svorek na instalačním rámečku
- Zapněte proud a před použitím počkejte alespoň 2 minuty
| Proud | 5A |
|---|---|
| Pohotovostní spotřeba | Max. 0.1 mA |
| Pracovní teplota | -30°C / +70°C |
| Vlhkost prostředí | Max. 95% Rh |
| Životnost | 100 000 cyklů MTBF |
| Barevné podsvícení | Modrá barva |
| Vyrobeno | CN |
| Možnost dálkového ovládání | Ano |
| Ovládání | Dotykem |
| Funkce | č.5 |
| Typ | Modul |
