Elektrikář řekne „sem dáme šestku“ a myslí tím přesnou funkci vypínače. Číslo řazení prozrazuje, kolik světel vypínač ovládá a z kolika míst. Když ho znáte, vyberete správný vypínač do každé místnosti.
Odpověď ve zkratce
- č.1 – jedno světlo z jednoho místa.
- č.5 – dvě (nebo tři) světla z jednoho místa, typicky lustr.
- č.6 – jedno světlo ze dvou a více míst, například schodiště nebo ložnice.
- č.5B – dvě světla, každé ze dvou a více míst.
- č.7 – křížový vypínač pro mechanické zapojení ze tří míst. U dotykových vypínačů Revolo jej nepotřebujete.
Což znamená číslo řazení
Řazení je zažité číselné označení funkce vypínače. Neříká nic o vzhledu, barvě ani o tom, zda je vypínač mechanický nebo dotykový. Říká pouze to, kolik světelných okruhů ovládá a z kolika míst .
Díky tomu se elektrikář, projektant i prodejce rozumí bez dlouhého vysvětlování. Když v projektu vidíte „č.6“, je jasné, že jde o světlo ovládané z více míst.
Přehled řazení v domácnosti
| Řazení | Co ovládá | Typické místo |
|---|---|---|
| č.1 | jedno světlo z jednoho místa | koupelna, WC, komora, šatna |
| č.5 | dvě světla z jednoho místa (tříokruhový: tři) | obývací pokoj s lustrem, kuchyň (strop + linka) |
| č.6 | jedno světlo ze dvou a více míst | schodiště, chodba, ložnice |
| č.5B | dvě světla ze dvou a více míst (tříokruhový: tři) | ložnice (strop + lampičky), místnost se dvěma vchody |
| č.7 | jedno světlo ze tří míst | dlouhá chodba – pouze u mechanických vypínačů |
Řazení č.5B se někdy označuje také jako 6+6 nebo dvojitý schodišťový vypínač. Jde o totéž: dva schodišťové vypínače pod jedním sklem.
Jak zjistíte, jaké řazení máte doma
Nemusíte nic rozebírat. Stačí si všimnout, jak se světlo chová:
- Světlo zapnete pouze z jednoho místa a vypínač má jednu klapku → č.1 .
- Vypínač má dvě klapky a každá zapíná jiné světlo → č.5 .
- Totéž světlo zapnete ze dvou míst → dva vypínače č.6 .
- Totéž světlo zapnete ze tří a více míst → dva vypínače č.6 a mezi nimi jeden nebo více č.7 .
- Dvě klapky a obě světla ovládáte i z jiného místa → č.5B .
Při výměně kus za kus platí jednoduché pravidlo: nový vypínač má stejné řazení jako starý. Jedinou výjimkou je křížový vypínač č.7 – podívejte se na další část.
Co je jinak u dotykových vypínačů Revolo
Křížový vypínač není třeba
Dotykové schodišťové vypínače se nedělí na schodišťové a křížové. Světlo ovládané ze tří míst = tři vypínače č.6.
Až 5 míst
Schodišťové vypínače Revolo Sense ovládají jedno světlo nejvýše z pěti míst. Propojují se jedním komunikačním vodičem (COM).
Libovolné kombinace
Ne. 6 a č.5B lze kombinovat – například č.6 u dveří a dva č.5B u postele.
Bez nulového vodiče
Klasické dotykové vypínače Revolo Sense nepotřebují nulový vodič, takže se hodí i na původní kabeláž.

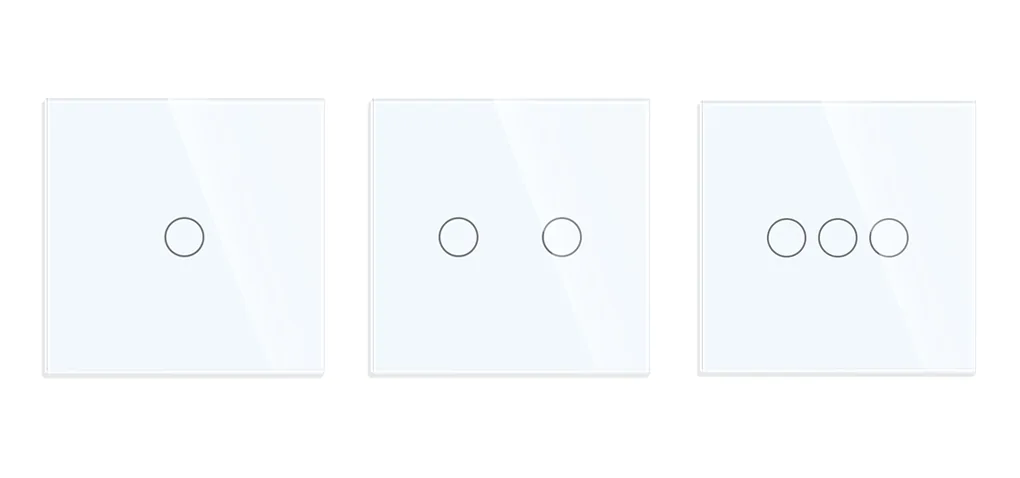

Rozdíl je také ve vzhledu. Mechanické vypínače různých řazení vypadají různě – jedna klapka, dvě klapky, šipky. U dotykových Revolo je vždy stejné sklo, liší se pouze počet dotykových kroužků : jeden při č.1 a č.6, dva u č.5 a č.5B, tři u tříokruhových verzí. Celá stěna tak působí jednotně.
Chcete-li světla ovládat i z mobilu nebo hlasem, vyberte WiFi verzi . Řazení jsou stejná. WiFi vypínače označené (L + N) potřebují nulový vodič.
Při přechodu z mechanického schodišťového zapojení na dotykové se mění způsob propojení vypínačů. Postup naleznete ve schématech zapojení av návodu na spárování schodišťových vypínačů . Zapojení přenechejte elektrikáři.
Rychlý výběr podle místnosti
- Jedno světlo, jedno místo Koupelna, WC, komora vypínač 1 .
- Lustr nebo dvě skupiny světel Obývací pokoj, jídelna, kuchyň → vypínač č.5 .
- Jedno světlo z více míst Schodiště, chodba, ložnice → tolik kusů vypínače č.6 , kolik míst chcete (nejvíce 5).
- Dvě světla z více míst Ložnice se stropním světlem a lampičkami vypínač 5B , případně v kombinaci s č.6.
Vypínač vedle zásuvky nebo více vypínačů pod sebou můžete osadit do jednoho skleněného vícerámečku – stačí koupit samostatné moduly a k nim vícerámeček.
