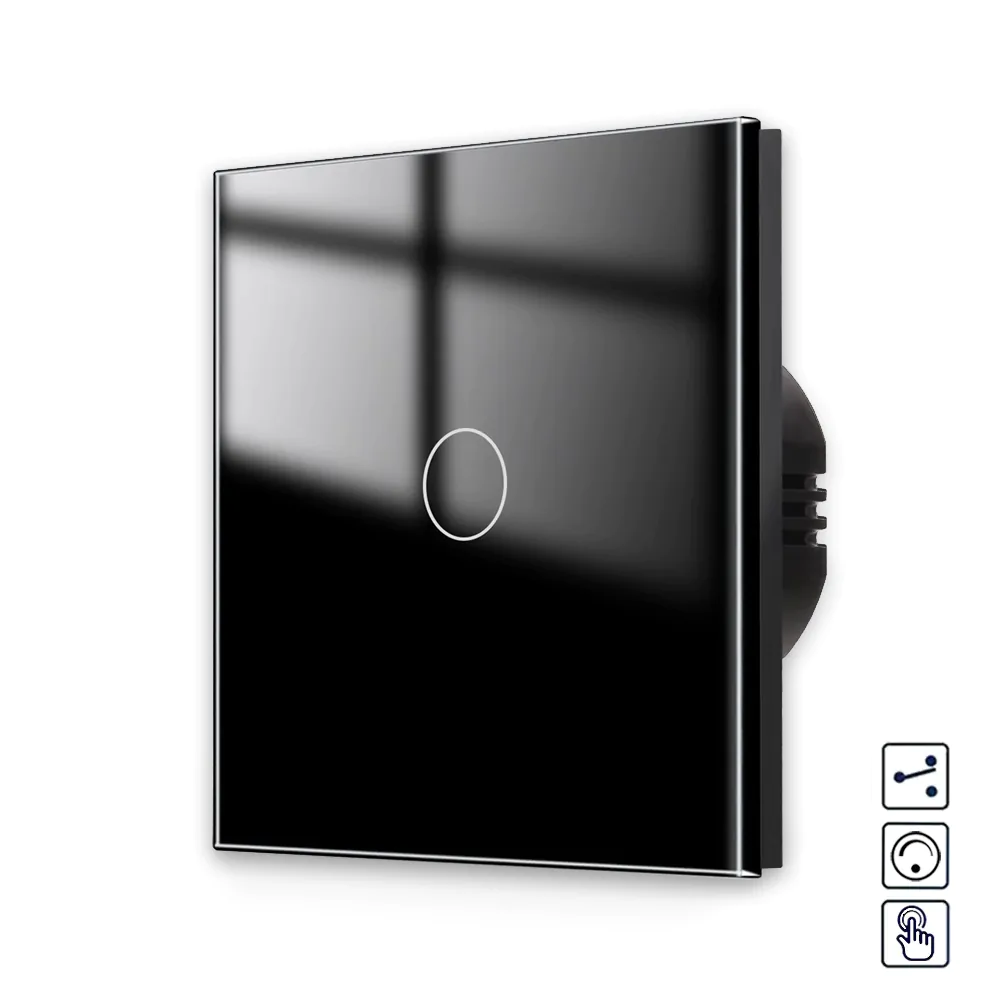

Revolo dotykový schodišťový stmívač č.6 – Černý
708 Kč s DPH
Dotykový schodišťový stmívač č.6 je určen pro ovládání jednoho světelného okruhu ze dvou nebo více míst. Dotykové stmívače komunikují mezi sebou pomocí vlastního protokolu přes kabel COM. To znamená, že neexistuje rozdíl mezi schodišťovým stmívačem č.6 a křížovým stmívačem č.7. Stmívače se zapojují jednoduše například. 6+6+6. Zapojení i velikost instalační krabice jsou shodné se standardními vypínači. Není třeba zapojit nulový kabel. Stmívat lze pouze stmívatelné zdroje. stmívatelné LED žárovky do Max. výkonu 500W.
Není skladem
| Produkt | Dotykový stmívač |
|---|---|
| Kódové označení | MT-D102-003 |
| Funkce vypínače | č.6 |
| Mechanismus | TŘÍC |
| Barva | Černá |
| WiFi | Ne |
| Nulový kabel | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Min. zátěž pro správnou funkci | 8W |
| Max. zátěž | 500W / okruh |
| Napětí | AC 110 – 240V /50Hz – 60Hz |
| Pohotovostní spotřeba | <0,02W |
| Pracovní teplota | -20 °C / +70 C |
| Vlhkost prostředí | Max. 93% Rh |
| Tloušťka skla | 4mm |
| Rozteč šroubů | 60mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový schodišťový stmívač č.6 ovládá jeden světelný okruh z více míst . Pokud potřebujete zapojit např. tři stmívače na jeden okruh, stačí použít 3x tento stmívač: 6 + 6 + 6. Není třeba zapojovat křížový vypínač / stmívač č.7
Intuitivní ovládání Krásný luxusní design Ovládání osvětlení z více míst Bezpečnostní sklo Barevná stálost skleněného panelu Protipožární ochrana Ochrana proti přetížení Jednoduchá montáž do klasických instalačních krabiček Kompatibilní s původní kabeláží Není třeba zapojení nulového kabelu Doručení kurýrem nebo do výdejního místa [html_block
- skleněný panel
- modul stmívače
- instalační rámeček
- montážní šrouby
- návod
Potřebujete poradit?
Všechny návody a schémata zapojení naleznete na této stránce Revolo produkty můžete libovolně kombinovat do vícerámečků. Možnosti jsou téměř neomezené. Princip kombinování produktů jsme podrobně rozepsali zde
Dotykový schodišťový stmívač č.6
Dotykový schodišťový stmívač č.6 nabízí pohodlné ovládání jednoho světelného okruhu z více míst. Tento modul využívá kapacitní technologii, podobnou jako u dotykových telefonů, a inteligentní IC (MCU) čip s vysokým rozlišením a citlivostí. Instalace je jednoduchá, protože zapojení a velikost krabice jsou stejné jako u standardních vypínačů. Krátkým dotykem můžete světlo zapnout nebo vypnout a podržením dotykové plochy plynule nastavovat jas. Po uvolnění dotyku se jas ustálí na zvolené úrovni. Stmívač si zapamatuje poslední nastavení jasu a při dalším zapnutí se aktivuje na této úrovni. Pro ovládání osvětlení z více míst, je třeba použít komunikační kabel. Schodišťové stmívače je po zapojení třeba spárovat. Produkt je vyroben z ohnivzdorného materiálu, který zaručuje bezpečnost, a skleněného panelu. Je bezpečný a snadno omyvatelný a barevně stálý. Jeho minimalistický design dodá Vašemu interiéru moderní a elegantní vzhled.
Užitečná informace
Dotykové vypínače lze jednoduše vyměnit za klasické mechanické. Jsou vhodné pro původní kabeláž a do standardních krabiček. KP68.
- Ovládání (stmívání) jednoho světelného okruhu z více míst
- Max. zátěž 500W / okruh
- Postačuje původní kabeláž (fáze + světlo + světlo)
- Není třeba zapojení N kabelu
- Vhodné do klasických instalačních krabiček
- Součástí produktu je vše pro plnohodnotnou montáž
- Ovládání dotykem
- 3 letá záruka
Zapojení dotykového schodišťového stmívače č.6 je naprosto jednoduché a vhodné pro klasickou instalační krabičku a původní kabeláž. Není nutný neutrální kabel, ale doporučuje se zapojení LED kompenzátoru . Pozn. : Po zapnutí proudu se n edotýkejte modulu stmívače bez nasazeného sklíčka, jinak vypínač nebude správně reagovat na dotek po jeho nasazení. Pokud se vypínač testuje bez skla, zapamatuje si vzdálenost mezi modulem vypínače a dotykem. Po nasazení skla nebude fungovat správně, protože se vzdálenost mezi modulem a dotykem zvětší o tloušťku skla. Dotknete -li se modulu bez nasazeného sklíčka, stačí, když po nasazení skla vypnete napájení alespoň na 30 sekund.
Spárování schodišťových stmívačů: při schodišťovém zapojení je třeba určit jeden stmívač jako hlavní – ten bude mít kromě připojené fáze a komunikačního kabelu i přivedený světelný okruh. Po nasazení sklíčka a zapnutí proudu nebude možné ovládat druhý (podřízený) stmívač. Pro umožnění ovládání z obou (nebo více míst) je třeba jejich spárování. Postup spárování schodišťových stmívačů: po zapnutí proudu počkejte alespoň 60 sekund a následně se dotkněte hlavního stmívače po dobu 5 sekund až začne LED dioda rychle blikat. Následně přejděte k druhému (podřízenému) stmívači a krátce se jej dotkněte. Takto proběhne spárování a osvětlení už budete moci ovládat z více míst. Zrušení spárování stmívačů: Pokud potřebujete spárování zrušit, podržte dotek na hlavním vypínači po dobu 5 sekund, než začne blikat LED kontrolka. Potom dotek uvolněte a znovu stiskněte stejný vypínač na 5 sekund, dokud se LED kontrolka trvale nerozsvítí. Spárování je nyní zrušeno.
Po otestování funkce dotykového spínače si zapamatujte:
- Vypněte hlavní napájení
- Opatrně zatlačte skleněný panel na každé straně. Ujistěte se, že skleněný panel zapadl do všech čtyř svorek na instalačním rámečku
- Zapněte proud a před použitím počkejte alespoň 2 minuty
