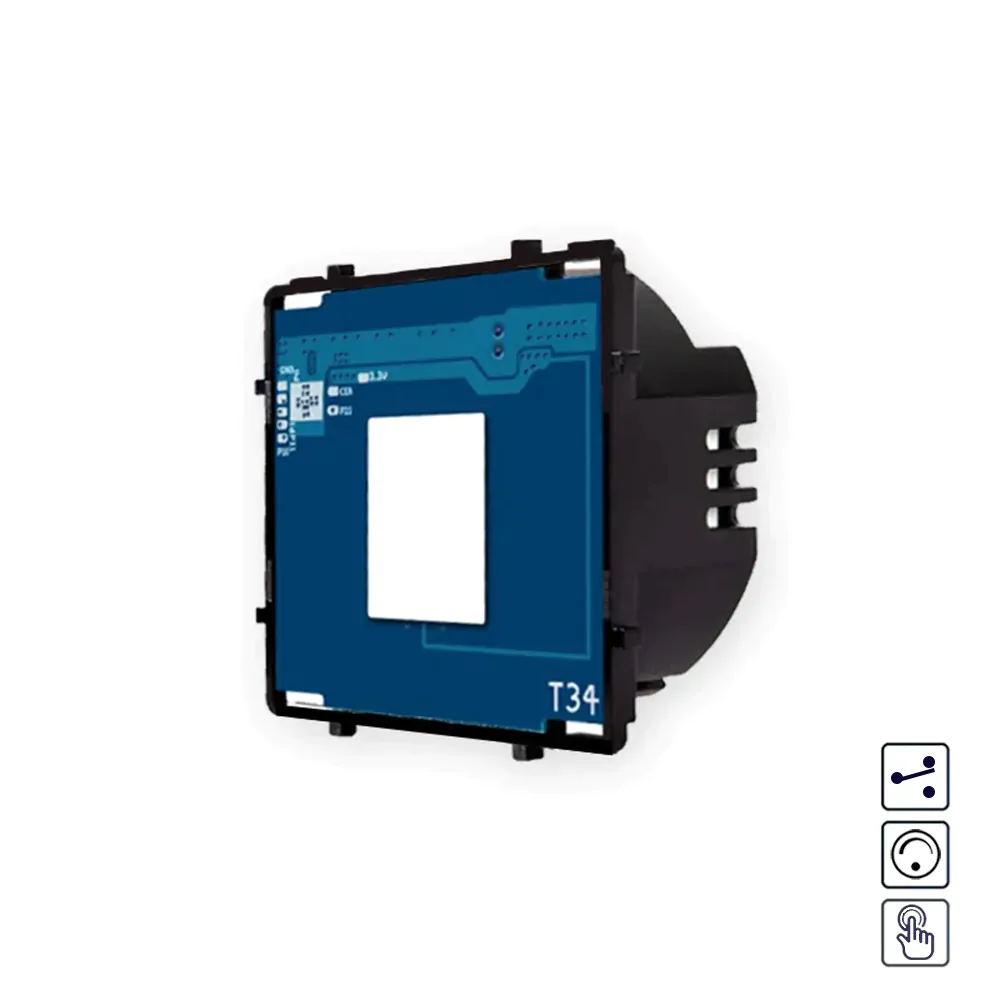

Revolo dotykový schodišťový stmívač č.6 – Modul
599 Kč s DPH
Revolo dotykový schodišťový stmívač č.6 umožňuje ovládat / stmívat jeden světelný okruh z více míst. Stmívat je možné pouze stmívatelné zdroje, např. stmívatelné LED žárovky do max. výkonu 200W. Nejnovější dotykové vypínače značky Revolo se vyznačují precizním zpracováním, krásným designem, zvýšenou bezpečností a bezkonkurenční cenou. Jejich výhodou je větší rozměr skleněného panelu: 86 x 86 mm, který dokonale zakryje i větší díry kolem instalačních krabic, a vysokorychlostní vypínač. Stačí letmý dotek a vypínač okamžitě zareaguje. Zapojení i velikost instalační krabice jsou shodné se standardními vypínači. Není potřeba zapojení neutrálního kabelu. Nic Vám nebude bránit zkrášlit Vaši domácnost o důležitý detail, kterého si každý všimne a jeho používání si od první chvíle oblíbíte.
Není skladem
| Produkt | Dotykový stmívač |
|---|---|
| Kódové označení | MT-DS102 |
| Funkce vypínače | č.6 |
| Mechanismus | TRIAC |
| WiFi | Ne |
| Neutrální kabel | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Min. zátěž pro správnou funkci | 3W |
| Max. zátěž | 200W |
| Napětí | AC 110 – 240V /50Hz – 60Hz |
| Pohotovostní spotřeba | <0,02W |
| Pracovní teplota | -20°C / +70 C |
| Vlhkost prostředí | max. 93% Rh |
| Tloušťka skla | 4mm |
| Rozteč šroubů | 60mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový schodišťový stmívač č.6 ovládá jeden světelný okruh z více míst. Pokud potřebujete zapojit např. tři stmívače na jeden okruh, stačí použít 3x tento stmívač: 6 + 6 + 6. Není potřeba zapojovat křížový vypínač / stmívač č.7
Intuitivní ovládání
Krásný luxusní design
Ovládání osvětlení z více míst
Protipožární ochrana
Ochrana proti přetížení
Jednoduchá montáž do klasických instalačních krabiček
Kompatibilní s původní kabeláží
Není potřeba zapojení neutrálního kabelu
Doručení kurýrem nebo na výdejní místo
- modul stmívače
- montážní šrouby
- návod
instalační rámeček pro upevnění modulu k instalační krabičce je součástí skleněného panelu.
Potřebujete poradit?
Všechny návody a schémata zapojení naleznete na této stránce Revolo produkty můžete libovolně kombinovat do vícerámečků. Možnosti jsou téměř neomezené. Princip kombinování produktů jsme podrobně rozepsali zde
Dotykový schodišťový stmívač č.6
Dotykový schodišťový stmívač č.6 nabízí pohodlné ovládání jednoho světelného okruhu z více míst. Tento modul využívá kapacitní technologii, podobnou jako u dotykových telefonů, a inteligentní IC (MCU) čip s vysokým rozlišením a citlivostí. Instalace je jednoduchá, protože zapojení a velikost krabice jsou stejné jako u standardních vypínačů. Krátkým dotykem můžete světlo zapnout nebo vypnout a podržením dotykové plochy plynule nastavovat jas. Po uvolnění dotyku se jas ustálí na zvolené úrovni. Stmívač si zapamatuje poslední nastavení jasu a při dalším zapnutí se aktivuje na této úrovni.
Pro ovládání osvětlení z více míst je nutné použít komunikační kabel. Schodišťové stmívače je po zapojení nutné spárovat. Produkt je vyroben z ohnivzdorného materiálu, který zaručuje bezpečnost, a ze skleněného panelu. Je bezpečný, snadno omyvatelný a barevně stálý. Jeho minimalistický design dodá Vašemu interiéru moderní a elegantní vzhled.
Užitečná informace
Dotykové vypínače lze jednoduše vyměnit za klasické mechanické. Jsou vhodné pro původní kabeláž a do standardních krabiček. KP68.
- Ovládání (stmívání) jednoho světelného okruhu z více míst
- Max. zátěž 200W / okruh
- Postačuje původní kabeláž (fáze + světlo + světlo)
- Není potřeba zapojení N kabelu
- Vhodné do klasických instalačních krabiček
- Součástí produktu je vše pro plnohodnotnou montáž
- Ovládání dotykem
- 3letá záruka
Pokud potřebujete nainstalovat dotykové vypínače, stmívače nebo zásuvky do dvojrámečku či vícenásobného rámečku (max. pětirámeček), musíte si objednat moduly a vícenásobný rámeček, který k nim pasuje. Skleněný rámeček musí být kompatibilní s vybranými moduly dotykových vypínačů nebo jinými moduly, jako jsou zásuvky, termostaty atd. Všechny rámečky značky Revolo jsou kompatibilní s moduly a polomoduly produktů Revolo. Je důležité, aby dotykové plošky (kroužky na skleněném panelu) pasovaly na vybrané moduly dotykových modulů. Např. při použití modulu dotykového vypínače č.5 musí mít skleněný panel 2 kroužky. Skleněné rámečky jsou univerzální: lze je použít horizontálně, svisle nebo zrcadlově otočené.
Zapojení dotykového schodišťového stmívače č.6 je zcela jednoduché a vhodné pro klasickou instalační krabičku a původní kabeláž. Není potřeba neutrální kabel, ale doporučuje se zapojení LED kompenzátoru.
Pozn.: Po zapnutí proudu se nedotýkejte modulu stmívače bez nasazeného sklíčka, jinak vypínač nebude správně reagovat na dotyk po jeho nasazení. Pokud se vypínač testuje bez skla, zapamatuje si vzdálenost mezi modulem vypínače a dotykem. Po nasazení skla nebude fungovat správně, protože se vzdálenost mezi modulem a dotykem zvětší o tloušťku skla. Pokud se dotknete modulu bez nasazeného sklíčka, stačí, když po nasazení skla vypnete napájení alespoň na 30 sekund.
Spárování schodišťových stmívačů: při schodišťovém zapojení je třeba určit jeden stmívač jako hlavní – ten bude mít kromě připojené fáze a komunikačního kabelu také přivedený světelný okruh. Po nasazení sklíčka a zapnutí proudu nebude možné ovládat druhý (podřízený) stmívač. Pro umožnění ovládání z obou (nebo více míst) je nutné jejich spárování.
Postup spárování schodišťových stmívačů: po zapnutí proudu počkejte alespoň 60 sekund a následně se dotkněte hlavního stmívače po dobu 5 sekund, až začne LED dioda rychle blikat. Poté přejděte k druhému (podřízenému) stmívači a krátce se ho dotkněte. Tak proběhne spárování a osvětlení již budete moci ovládat z více míst.
Zrušení spárování stmívačů: Pokud potřebujete spárování zrušit, podržte dotyk na hlavním vypínači po dobu 5 sekund, dokud nezačne blikat LED kontrolka. Poté dotyk uvolněte a znovu stiskněte stejný vypínač na 5 sekund, dokud se LED kontrolka trvale nerozsvítí. Spárování je nyní zrušeno.
Po otestování funkce dotykového spínače si zapamatujte:
- Vypněte hlavní napájení
- Opatrně zatlačte skleněný panel na každé straně. Ujistěte se, že skleněný panel zapadl do všech čtyř svorek na instalačním rámečku
- Zapněte proud a před použitím počkejte alespoň 2 minuty
