Dotykový vypínač Revolo WiFi č.5 – modul
689 Kč s DPH
Dotykový vypínač č.5 s podporou WiFi a Bluetooth ovládá dva osvětlovací okruhy z jednoho místa, aniž by byl zapotřebí nulový kabel nebo řídicí brána. Ovládejte jej dotykem, přes mobilní aplikaci nebo hlasem (Google Assistant, Amazon Alexa).
Díky Bluetooth funguje i bez signálu WiFi – osvětlení můžete kdykoli zapnout nebo vypnout pomocí mobilního telefonu.
Podporuje Android a iOS, je kompatibilní s Tuya a SmartLife a hodí se do běžných instalačních krabiček. Rozměry 86 × 86 × 30 mm.
Skladem

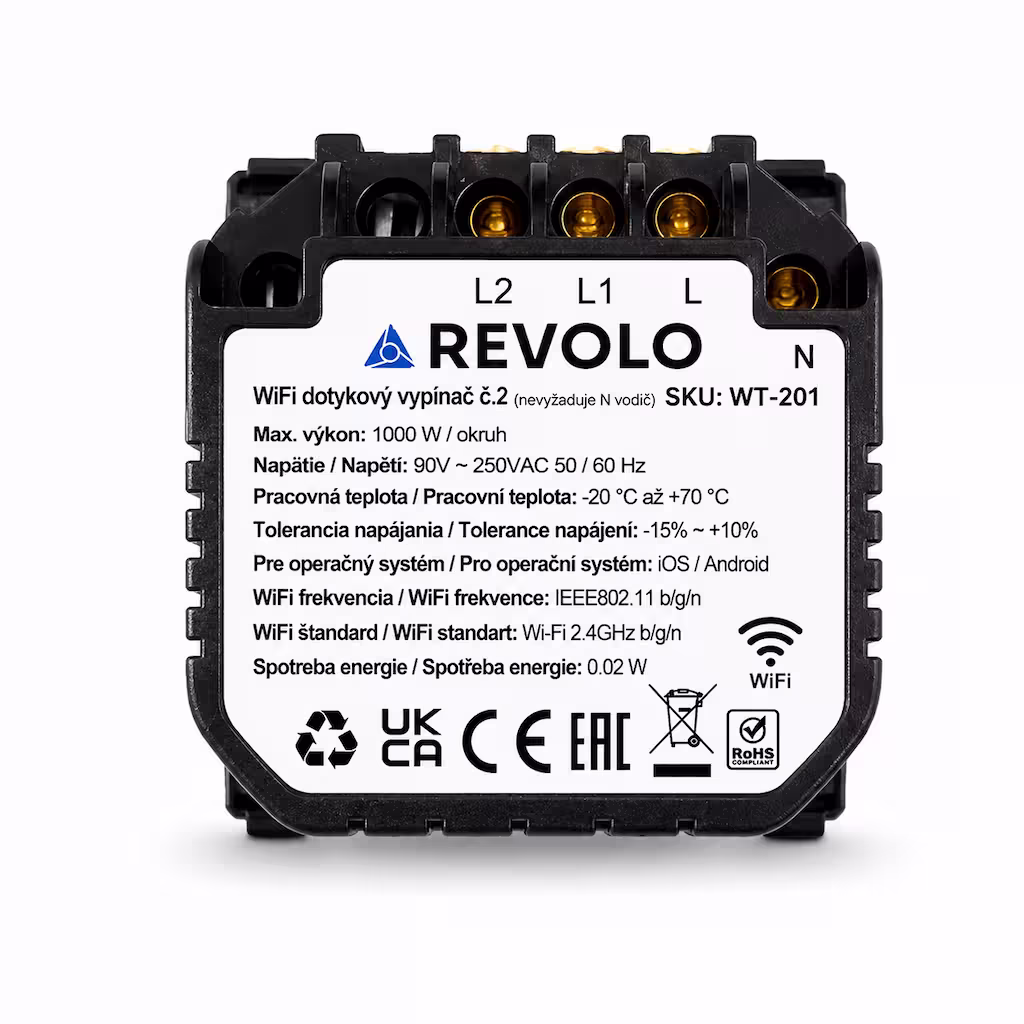

| Produkt | Modul dotykového vypínače |
|---|---|
| Kódové označení | WT-201 |
| Funkce vypínače | č.5 |
| Mechanismus | Elektromagnetické relé |
| WiFi | Ano |
| Vhodné pro operační systém | iOS / Android |
| Frekvence WiFi | IEEE 802.11 b/g/n |
| Standard WiFi | 2,4 GHz b/g/n |
| Nulový kabel | Není nutné připojovat |
| Maximální proud | 5 A |
| Min. zátěž pro správnou funkci | 8 W |
| Maximální zátěž | 1000 W / okruh |
| Napětí | AC 110–250 V / 50 Hz–60 Hz |
| Spotřeba v pohotovostním režimu | <0,02 W |
| Provozní teplota | -20 °C / +70 °C |
| Vlhkost prostředí | max. 93 % relativní vlhkosti |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový vypínač označovaný jako „řazení č.5“ případně jako „vypínač č.5“ ovládá dva světelné okruhy z jednoho místa.
Rozdělení a vysvětlení všech nejčastěji používaných vypínačů najdete v našem článku.
Kliknutím na obrázek aplikace budete přesměrováni na stránku pro její stažení. Doporučujeme použít jednu z prvních dvou aplikací, a to buď Tuya App, nebo Smart Life. Všechny aplikace jsou zdarma.
Krásný luxusní design
Tiché a rychlé ovládání
Požární ochrana
Ochrana proti přetížení
Snadná montáž do standardních instalačních krabiček
Kompatibilní s původní kabeláží
Není nutné připojovat nulový kabel
Pohodlné ovládání
Doručení kurýrem nebo do výdejního místa
- modul vypínače
- montážní šrouby
- návod
Montážní rámeček je součástí skleněného panelu, který si můžete objednat samostatně nebo jako kompletní vypínač.
Potřebujete poradit?
Všechny návody a schémata zapojení naleznete na této stránce Revolo produkty můžete libovolně kombinovat do vícerámečků. Možnosti jsou téměř neomezené. Princip kombinování produktů jsme podrobně rozepsali zde
Dotykový vypínač WiFi nové generace
Revolo umožňuje pohodlné ovládání dvou světelných okruhů z jednoho místa dotykem, mobilním telefonem nebo hlasem pomocí hlasových asistentů.

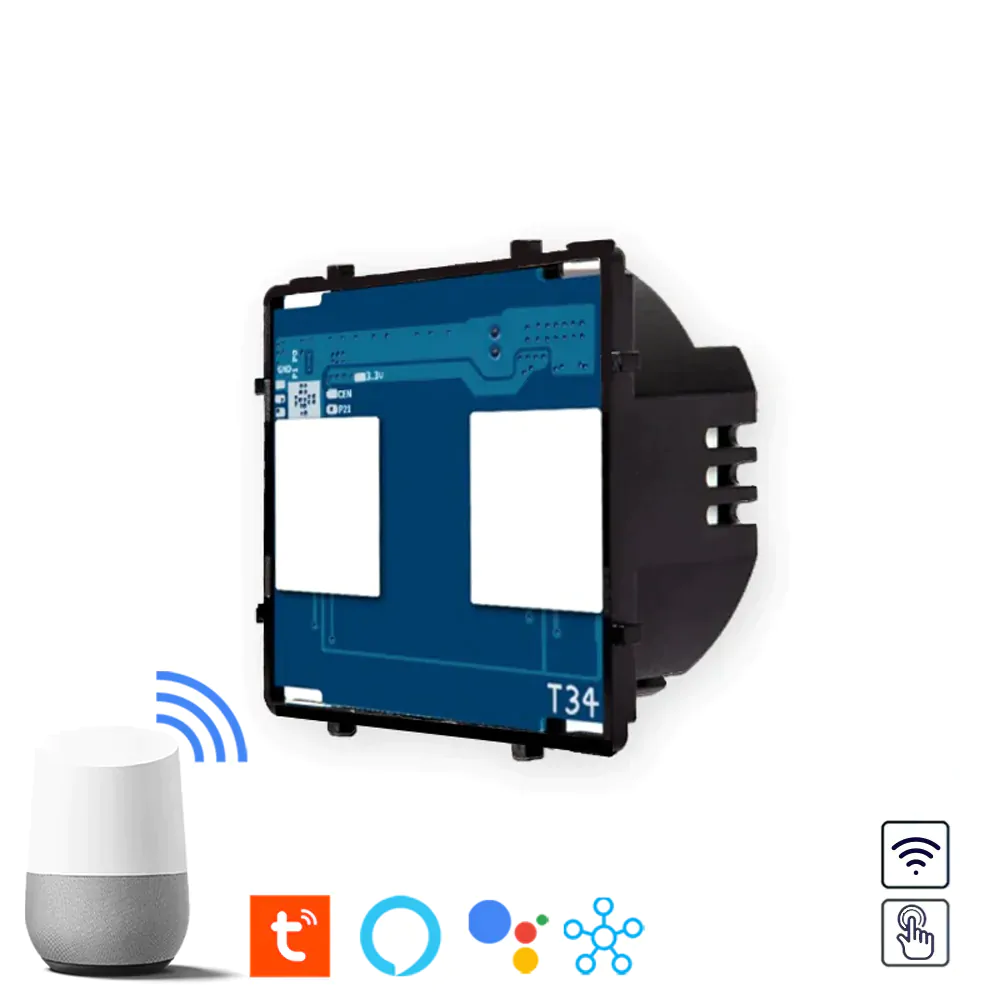

Modul vypínače využívá kapacitní technologii, podobně jako dotykové telefony, a inteligentní čip IC (MCU) s vysokým rozlišením a citlivostí. Zapojení i velikost instalační krabičky jsou shodné se standardními vypínači. Není nutné zapojovat N-kabel.
Užitečná informace
Dotykové vypínače lze jednoduše vyměnit za klasické mechanické. Jsou vhodné pro původní kabeláž a do standardních krabiček. KP68.
Pokud potřebujete nainstalovat dotykové vypínače nebo zásuvky do dvojitého nebo vícenásobného rámečku (max. 5 rámečků), musíte si objednat moduly a vícenásobný rámeček, který k nim pasuje. Skleněný rámeček musí být kompatibilní s vybranými moduly dotykových vypínačů nebo s jinými moduly, jako jsou zásuvky, termostaty atd. Všechny rámečky značky Revolo jsou kompatibilní s moduly a polomoduly produktů Revolo. Je důležité, aby dotykové plochy (kroužky na skleněném panelu) pasovaly na vybrané dotykové moduly. Např. při použití modulu dotykového vypínače č.5 musí mít skleněný panel 2 kroužky. Skleněné rámečky jsou univerzální: lze je použít vodorovně, svisle nebo zrcadlově otočené.
Tento dotykový vypínač ovládá dva světelné okruhy z jednoho místa. Umožňuje ovládání dotykem s možností dálkového ovládání pomocí mobilního telefonu nebo hlasem. Lze jej snadno zapojit namísto původního mechanického vypínače. Nevyžaduje připojení kabelu. Je vhodný pro klasické instalační krabičky KUP 68SK s hloubkou 45 mm a roztečí šroubů 60 mm, které jsou u nás běžné. Podsvícení vypínače je v zapnutém stavu sytě modré, v vypnutém stavu se intenzita modré barvy i jas sníží, aby ve tmě příliš nerušilo, ale zároveň abyste jej stále mohli snadno najít.

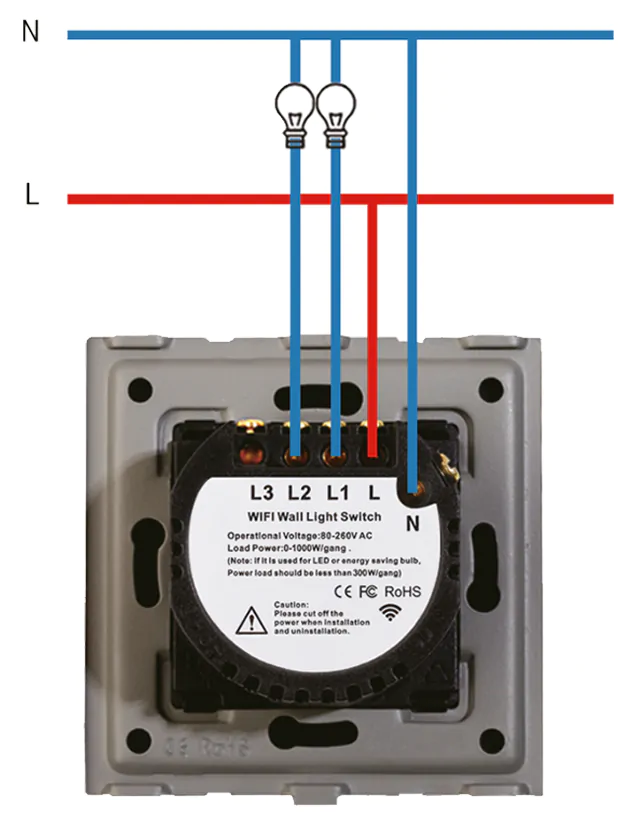

Zapojení dotykového vypínače lze provést dvěma způsoby: s připojeným nulovým vodičem nebo bez něj. V případě zapojení dotykového vypínače bez nulového vodiče je nutné do světelného okruhu připojeného na L1 zapojit LED kompenzátor / adaptér, který je součástí balení každého dotykového vypínače.
1. Skleněný rámeček
2. LED kontrolka
3. Dotyková plocha
4. Západka
5. Otvor pro šrouby
6. Dotykový senzor
7. Řídicí jednotka
8. Montážní rám
9. Ohnivzdorný kryt
10. Zapojení kabelů
Po otestování funkce dotykového spínače si zapamatujte:
- Vypněte hlavní napájení
- Opatrně zatlačte na skleněný panel z každé strany. Ujistěte se, že skleněný panel zapadl do všech čtyř svorek na montážním rámečku
- Zapněte napájení a před použitím počkejte alespoň 2 minuty
| Funkce | č.5 |
|---|---|
| Moduly | Dotykové spínače |
