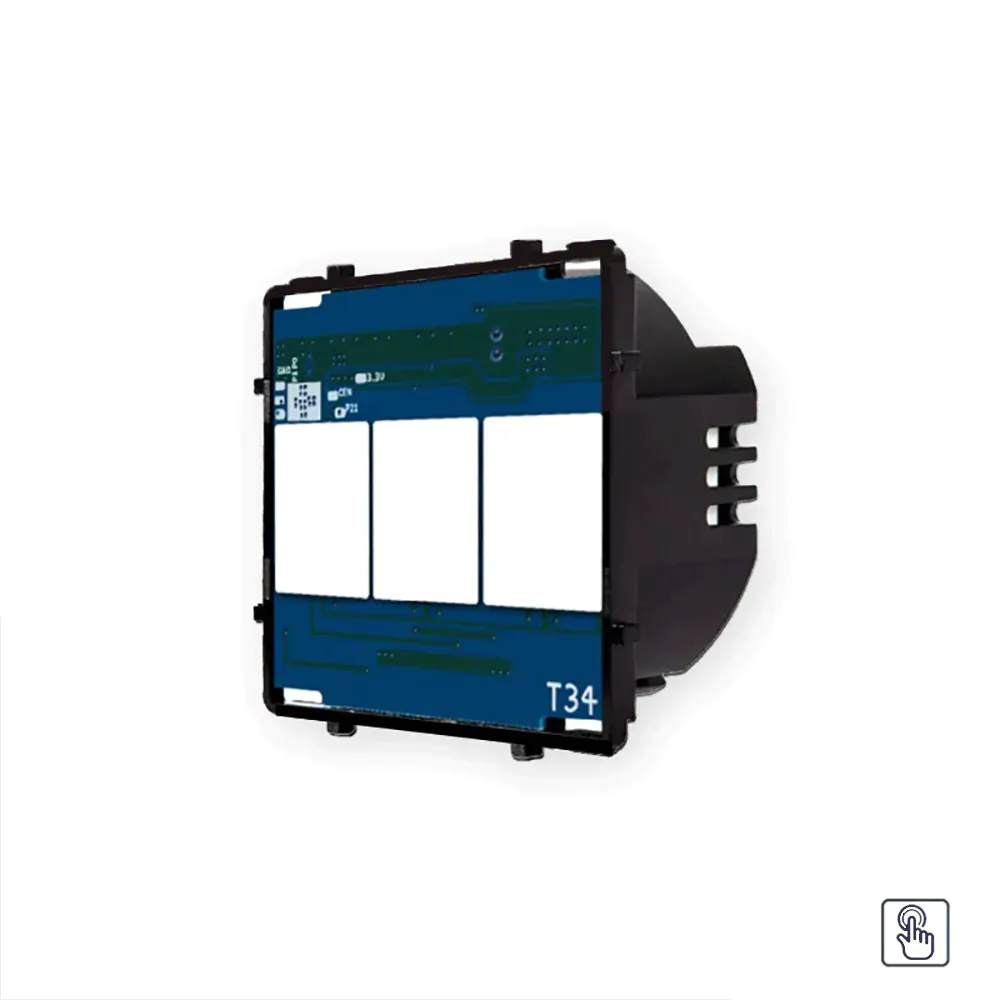

Dotykový vypínač Revolo Sense č.5 (3 okruhy) – modul
469 Kč s DPH
Dotykový vypínač Sense č.5 (3okruhový) ovládá tři osvětlovací okruhy z jednoho místa, zcela bezhlučně – bez cvakání mechanického relé. Vhodný do klasické instalační krabičky a pro původní kabeláž. Okamžitá a citlivá reakce na dotek. Dotykový vypínač lze snadno vyměnit za původní mechanický. Není nutné zapojovat nulový vodič. Samostatný modul dotykového vypínače se používá v případě instalace do více rámů.
Skladem
| Produkt | Modul dotykového vypínače |
|---|---|
| Kódové označení | ST-301 |
| Funkce vypínače | č.5 |
| Mechanismus | Silicon Control – triak |
| WiFi | Ne |
| Nulový kabel | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Min. zatížení pro správnou funkci | 8 W |
| Max. zatížení | 500 W / okruh |
| Napětí | AC 110–240 V / 50 Hz–60 Hz |
| Spotřeba v pohotovostním režimu | <0,02 W |
| Provozní teplota | -20 °C / +70 °C |
| Vlhkost prostředí | max. 93 % relativní vlhkosti |
| Tloušťka skla | 4 mm |
| Rozteč šroubů | 60 mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový vypínač označovaný jako vypínač č.5 (3 okruhy) případně jako lustrový vypínač č.5 (3okruhový) ovládá tři světelné okruhy z jednoho místa.
Rozdělení a vysvětlení všech nejčastěji používaných vypínačů najdete v našem článku.
Krásný luxusní design
Tiché a rychlé ovládání
Požární ochrana
Ochrana proti přetížení
Snadná montáž do standardních instalačních krabiček
Kompatibilní s původní kabeláží
Není nutné připojovat nulový kabel
Pohodlné ovládání
Doručení kurýrem nebo do výdejního místa
- modul vypínače
- návod
- montážní šrouby
Montážní rám je součástí skleněného panelu.
Potřebujete poradit?
Všechny návody a schémata zapojení naleznete na této stránce Revolo produkty můžete libovolně kombinovat do vícerámečků. Možnosti jsou téměř neomezené. Princip kombinování produktů jsme podrobně rozepsali zde
Dotykový vypínač nové generace
Revolo ST-301
přináší revoluci v ovládání osvětlení. Tento vypínač vybavený technologií Silicon Control umožňuje ovládat světlo tak tiše, že budete mít pocit, jako byste světlo ovládali pouhou myšlenkou. Žádné cvakání relé, pouze tiché a rychlé ovládání, které vám umožní vychutnat si pohodlí domova bez rušivých zvuků.
Modul vypínače je vyroben z nehořlavého materiálu. Samostatný modul se používá v případě instalace do více rámů. Pokud například potřebujete dva vypínače vedle sebe, je vhodné zakoupit pouze moduly jednotlivých vypínačů a k nim příslušný skleněný dvojrámek.
Užitečná informace
Dotykové vypínače lze jednoduše vyměnit za klasické mechanické. Jsou vhodné pro původní kabeláž a do standardních krabiček. KP68.

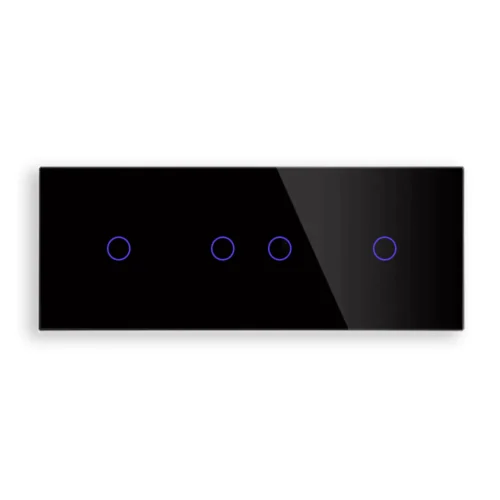

Pokud potřebujete nainstalovat dotykové vypínače nebo zásuvky do dvojitého nebo vícenásobného rámečku (max. 5 rámečků), musíte si objednat moduly a vícenásobný rámeček, který k nim pasuje. Skleněný rámeček musí být kompatibilní s vybranými moduly dotykových vypínačů nebo s jinými moduly, jako jsou zásuvky, termostaty atd. Všechny rámečky značky Revolo jsou kompatibilní s moduly a polomoduly produktů Revolo. Je důležité, aby dotykové plochy (kroužky na skleněném panelu) pasovaly na vybrané dotykové moduly. Např. při použití modulu dotykového vypínače č.5 musí mít skleněný panel 2 kroužky. Skleněné rámečky jsou univerzální: lze je použít vodorovně, svisle nebo zrcadlově otočené.

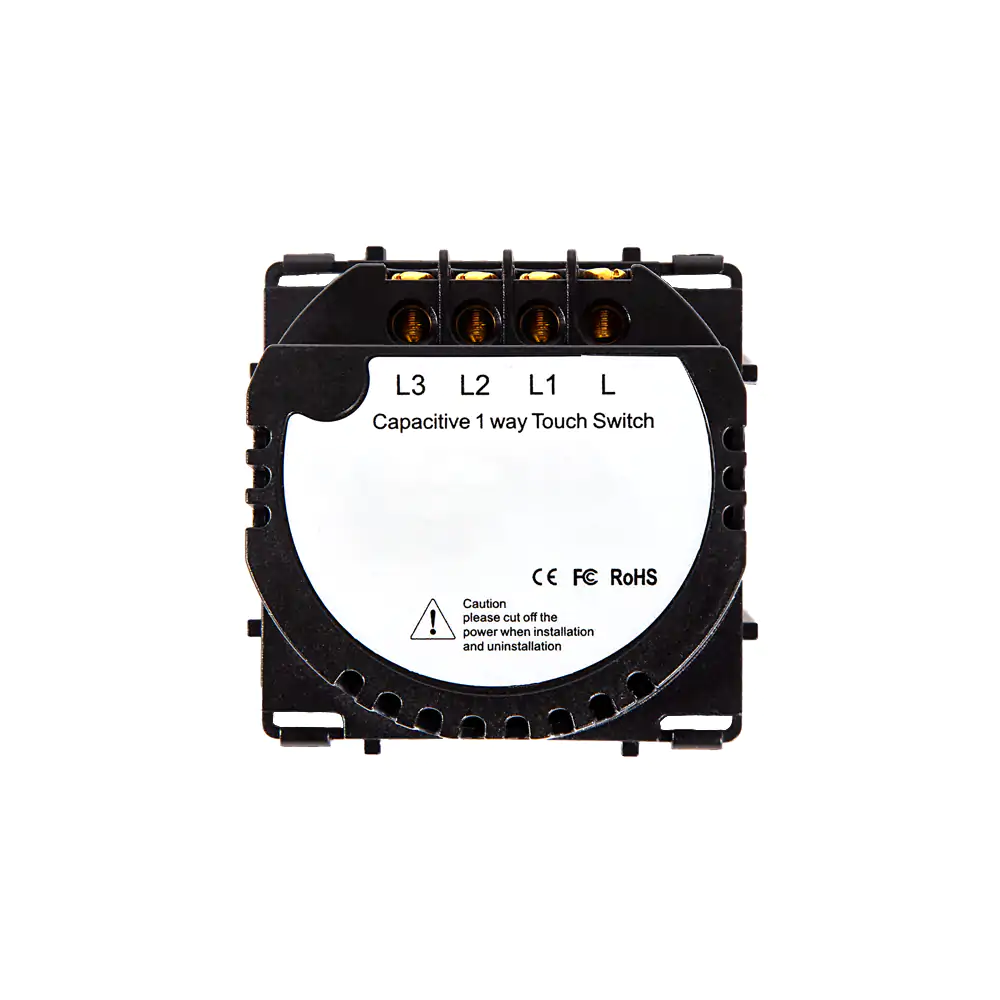

Zapojení dotykového vypínače č.5 (3okruhového) je zcela jednoduché a vhodné pro klasickou instalační krabičku i původní kabeláž. Stačí pouze připojit fázi a 3x světlo. Není potřeba nulový kabel, uzemnění ani zapojení LED kompenzátoru. Pozn.: Po zapnutí proudu se nedotýkejte modulu vypínače bez nasazeného sklíčka, jinak nebude vypínač po jeho nasazení správně reagovat na dotek. Pokud se vypínač testuje bez sklíčka, zapamatuje si vzdálenost mezi modulem vypínače a dotykem. Po nasazení sklíčka nebude fungovat správně, protože se vzdálenost mezi modulem a dotykem zvětší o tloušťku sklíčka. Pokud se dotknete modulu bez nasazeného sklíčka, stačí po nasazení sklíčka vypnout napájení alespoň na 30 sekund.
Po otestování funkce dotykového spínače si zapamatujte:
- Vypněte hlavní napájení
- Opatrně zatlačte na skleněný panel z každé strany. Ujistěte se, že skleněný panel zapadl do všech čtyř svorek na instalačním rámečku
- Zapněte napájení a před použitím počkejte alespoň 2 minuty
| Proud | 5A |
|---|---|
| Spotřeba v pohotovostním režimu | max. 0,1 mA |
| Pracovní teplota | -30°C / +70°C |
| Vlhkost prostředí | max. 95 % relativní vlhkosti |
| Životnost | 100 000 cyklů MTBF |
| Barevné podsvícení | Modrá barva |
| Vyrobeno | CN |
| Možnost dálkového ovládání | Ano |
| Ovládání | Dotykem |
| Funkce | č.5 |
| Typ | Modul |
