Co je dotykový vypínač
JAK FUNGUJE DOTYKOVÝ VYPÍNAČ

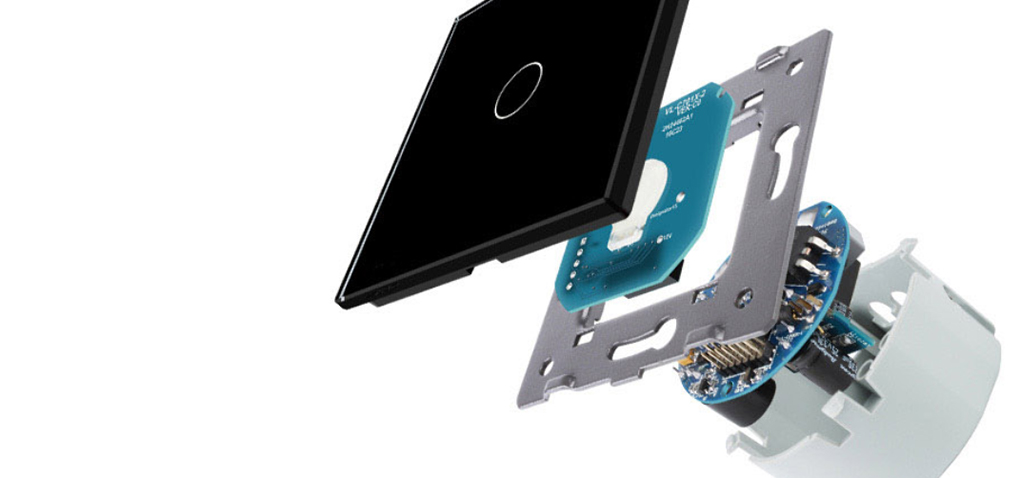

Dotykové vypínače jsou moderní a elegantní náhrady klasických mechanických vypínačů. Jejich výhoda spočívá zejména v jednoduchosti, kde nejsou žádné mechanické součástky, které by se mohly poškodit vlivem používání a jejich pohodlná a rychlá výměna za klasické vypínače. Stávající kabely i instalační krabice většinou zcela postačují k montáži nových dotykových vypínačů. Dotykový vypínač se skládá z řídící jednotky (modulu), instalačního rámečku, pomocí kterého se vypínač připevní k instalační krabičce a vrchního skleněného rámu. V naší nabídce máme k prodeji buď kompletní dotykové vypínače, případně moduly bez vrchního skleněného rámu. Výhoda modulů je zejména při potřebě kombinace více vypínačů, případně vypínačů a elektrických zásuvek. Jejich využití Vám vysvětlíme v dalším článku.
DOTYKOVÉ TECHNOLOGIE
Dotykové ovládání můžeme podle technologií rozdělit na:
- odporové dotykové plochy
- kapacitní dotykové snímače
- indukční dotykové snímače
- magnetické dotykové snímače
- tlakové dotykové snímače
- další nové technologie pro snímání dotyku.
Dotykové vypínače Revolo disponují kapacitními dotykovými snímači.
KAPACITNÍ DOTYKOVÝ VYPÍNAČ

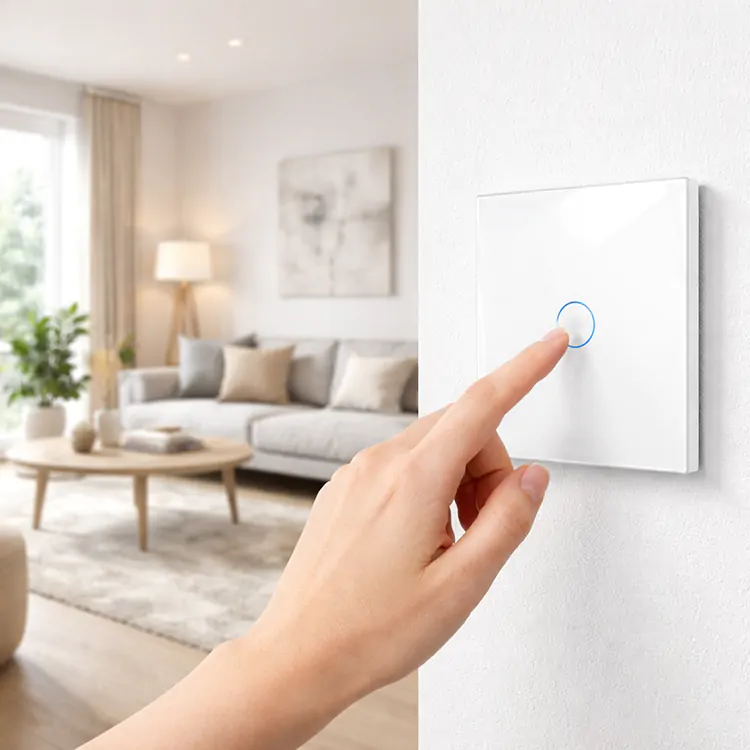

Přiblížením prstu kapacitní snímač ve vypínači zaznamená přiblížení prstu a tento signál je odeslán do elektroniky vypínače. Elektronika vypínače podle svého programu rozhodne jak se má tento signál zpracovat. Elektronika dokáže zaznamenat krátký impulz klik, jakož i dlouhý impuls tzn. přidržení. Klepnutím na vypínač se do elektroniky odešle impuls a například v případě vypínače řazení č.1 ( ST-101 ) se tento impuls/klik vyhodnotí pro zapnutí osvětlení. V případě, že se jedná o stmívač ( MT-D101 ) lze na vypínači prst podržet a dosáhnout tak stmívání osvětlení.
Kapacitní snímač v dotykovém vypínači Revolo snímá přiblížení prstu ruky na cca. 2-4 mm bez namontovaného ochranného krytu. Vypínač se bez nasazeného krytu dá nazvat i jako „bezdotykový vypínač“ nakolik k aktivaci dojde i bez přímého kontaktu s dotykovou plochou. V případě, že se na vypínač nasadí skleněný rám, vypínač se mění na dotykový vypínač, protože aktivace vypínače vyžaduje dotek na skleněné ploše.
V případě, že se namontuje vypínač a vyzkouší jeho funkčnost ještě před tím, než se nasadí skleněný rám, je třeba vypnout napájení vypínačů, počkat alespoň 30s aby se resetovala řídicí jednotka vypínače, nasadit skleněný rám a znovu zapnout proud. Je to z toho důvodu, že pokud se vyzkouší dotykový vypínač ještě před nasazením skleněného rámu, řídící jednotka se nakalibruje na kratší vzdálenost mezi palcem a dotykovou plochou. Po nasazení sklíčka se tato vzdálenost zvětší o tloušťku skleněného rámu a senzor v dotykové ploše již nebude správně reagovat na dotek. Proto je třeba zresetovat řídicí jednotku vypínače a nakalibrovat ji nově, aby se vzdálenost nastavila o tloušťku skla.
NAPÁJENÍ
Dotykový vypínač pro svou správnou funkčnost nevyžaduje přivedení nulovacího vodiče* (standardně modrý vodič) do samotného vypínače. Vypínač si pro svou funkčnost dokáže brát potřebnou energii přes připojenou svítilnu. Z uvedeného důvodu je nutno bezpodmínečně brát na ohled informaci, že na elektrickém obvodu s dotykovým vypínačům se smí pracovat výhradně s odpojeným přívodem elektrické energie. Dotykový vypínač Revolo má i ve vypnutém stavu na výstupních svorkách L1, L2 přivedenou 230V fázi *a může způsobit zranění.
*neplatí pro verze s bezpotenciálovým spínaným výstupem
MINIMÁLNÍ POŽADAVKY NA DOTYKOVÉ VYPÍNAČE
Pro správnou funkčnost dotykových vypínačů je určen minimální výkon připojené zátěže 15W. V případě použití ventilátoru je minimální zátěž pro správné fungování alespoň 25W. Pod touto hodnotou se může stát, že vypínače nebudou fungovat spolehlivě, resp. vykazují různé poruchy.
V případě, že máte v okruhu menší zátěž než zmíněných 15W, resp. 25W, můžete použít LED kompenzátor, který se zapojí paralelně ke svítidlu v obvodu. Minimální výkon svítidla v obvodu tedy není nijak omezen a spínání dotykovými vypínači je možné již od 1W zátěže.
LED kompenzátor naleznete na tomto odkazu
