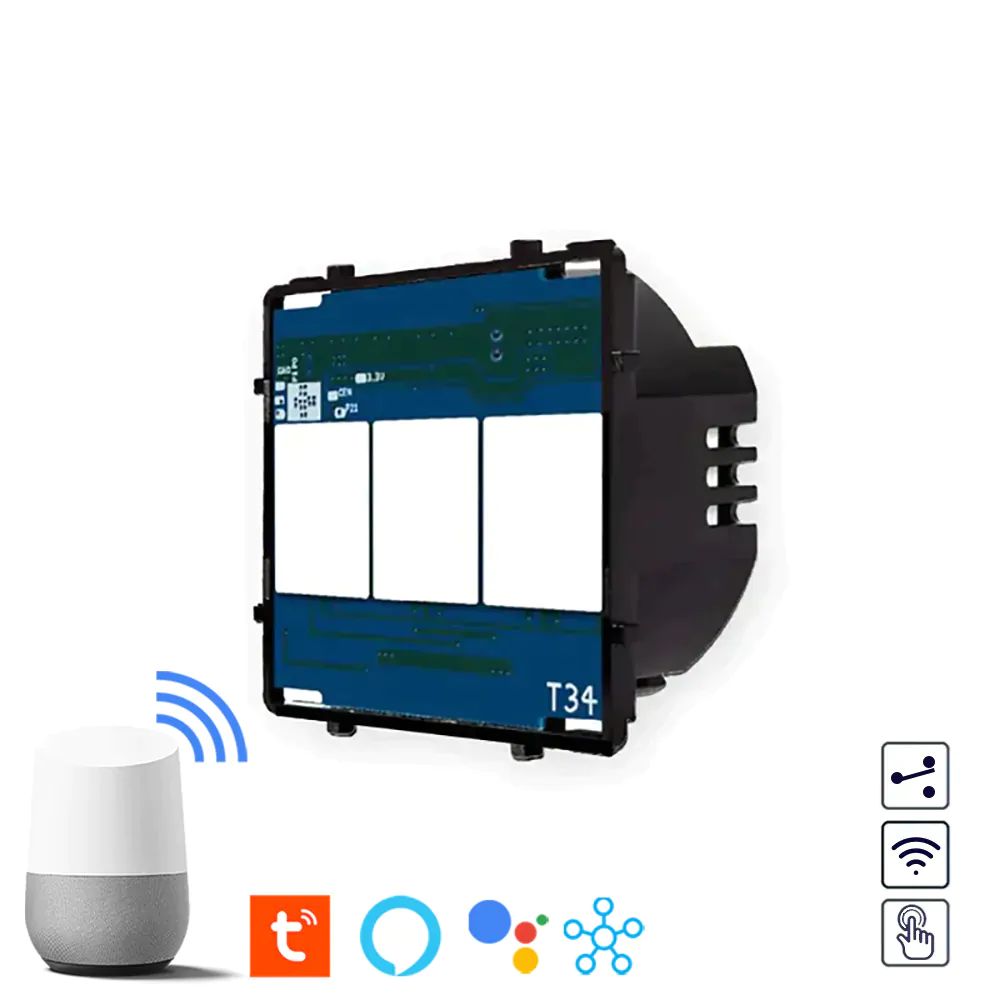

Revolo WiFi dotykový schodišťový vypínač č.5B (3 okruhy) – Modul
819 Kč s DPH
WiFi dotykový schodišťový vypínač č.5B (tříokruhový) ovládá tři okruhy osvětlení z více míst. WiFi schodišťové vypínače komunikují mezi sebou pomocí spárování v mobilní aplikaci. To znamená, že nejsou propojeny komunikačním kabelem, ale pokyny zapnout / vypnout si posílají mezi sebou pomocí WiFi sítě. Vypínače se zapojují jednoduše například 6+6+6. Schodišťové vypínače můžete libovolně kombinovat, například 6 + 5B + 6. Zapojení i velikost instalační krabice jsou shodné se standardními vypínači. Je třeba připojit nulový vodič . Díky Bluetooth funguje i bez WiFi signálu – osvětlení zapnete či vypnete mobilem kdykoli.
Skladem
| Produkt | Modul dotykového vypínače |
|---|---|
| Kódové označení | WT-302 |
| Funkce vypínače | č.5B (3 okruhy) |
| Mechanismus | Elektromagnetická relé |
| WiFi | Ano |
| Vhodné pro operační systém | iOS / Android |
| WiFi frekvence | IEEE 802.11 b/g/n |
| WiFi standard | 2,4GHz b/g/n |
| Nulový vodič | Zapojuje se |
| Maximální proud | 5A |
| Min. zátěž pro správnou funkci | 3W |
| Maximální zátěž | 1000W / okruh |
| Napětí | AC 110 – 250V /50Hz – 60Hz |
| Pohotovostní spotřeba | <0,02W |
| Pracovní teplota | -20 °C / +70 C |
| Vlhkost prostředí | max. 93% Rh |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový vypínač označovaný jako řazení č.5B případně jako schodišťový vypínač č.5B 3-okruhový ovládá tři světelné okruhy z více míst .
Rozdělení a vysvětlení všech nejčastěji používaných vypínačů naleznete v našem článku .
Video zobrazuje spárování čtyř WiFi dotykových vypínačů Revolo pro schodišťové zapojení v aplikaci Smart Life.
Klepnutím na obrázek aplikace budete přesměrováni na jejich stažení. Doporučujeme použít některou z prvních dvou aplikací, buď Tuya App, nebo Smart Life. Všechny aplikace jsou bezplatné.
Krásný luxusní design
Ovládání mobilem
Hlasové ovládání
Není nutná řídicí jednotka
Rychlé ovládání
Protipožární ochrana
Ochrana proti přetížení
Jednoduchá montáž do klasických instalačních krabiček
Možnost ovládání osvětlení z více míst
Pohodlné ovládání
Doručení kurýrem nebo do výdejního místa
- modul vypínače
- montážní šrouby
- návod
Instalační rám je součástí skleněného panelu, který si můžete objednat samostatně, případně jako kompletní vypínač.
Potřebujete poradit?
Všechny návody a schémata zapojení naleznete na této stránce Revolo produkty můžete libovolně kombinovat do vícerámečků. Možnosti jsou téměř neomezené. Princip kombinování produktů jsme podrobně rozepsali zde
WiFi dotykový vypínač nové generace
Revolo umožňuje ovládat tři světelné okruhy z více míst, dotykem, mobilem nebo hlasem pomocí hlasových asistentů. Modul vypínače využívá kapacitní technologii, podobně jako dotykové telefony a inteligentní IC (MCU) čip s vysokým rozlišením a citlivostí. Zapojení i velikost instalační krabice jsou shodné se standardními vypínači.
Pro ovládání osvětlení z více míst je zapotřebí zapojení N-kabelu. Po zapojení vypínačů do sítě a následném zapnutí proudu je třeba jejich spárování v aplikaci. Návod na spárování naleznete v přiloženém videu na této stránce.
Užitečná informace
Dotykové vypínače lze jednoduše vyměnit za klasické mechanické. Jsou vhodné pro původní kabeláž a do standardních krabiček. KP68.
Pokud potřebujete nainstalovat dotykové vypínače, nebo zásuvky do dvojrámečku nebo vícerámečku (max. 5-rámeček), musíte si objednat moduly a vícerámeček, který k nim pasuje. Skleněný rám musí být kompatibilní s vybranými moduly dotykových vypínačů nebo jinými moduly, jako jsou zásuvky, termostaty atp. Všechny rámečky značky Revolo jsou kompatibilní s moduly a půlmoduly produktů Revolo. Je důležité, aby dotykové plošky (kroužky na skleněném panelu) pasovaly na vybrané moduly dotykových modulů. Například při použití modulu dotykového vypínače č.5 musí mít skleněný panel 2 kroužky. Skleněné rámečky jsou univerzální: lze je použít horizontálně, svisle nebo zrcadlově otočené.
Tento dotykový vypínač umožňuje ovládat tři světelné okruhy z více míst. Můžete jej ovládat dotykem, mobilem nebo hlasem pomocí hlasových asistentů. Lze jej jednoduše zapojit namísto původního mechanického vypínače. Je třeba zapojit N-kabel . Vhodný pro klasické instalační krabičky KUP 68SK s hloubkou 45mm a roztečí šroubů 60mm, které jsou běžné na našem území. Podsvícení vypínače je při zapnutém stavu sytě modré, při vypnutém se intenzita modré i jas sníží, aby ve tmě příliš nerušil, ale zároveň abyste jej stále mohli snadno najít.
Po otestování funkce dotykového spínače si zapamatujte:
- Vypněte hlavní napájení
- Opatrně zatlačte skleněný panel na každé straně. Ujistěte se, že skleněný panel zapadl do všech čtyř svorek na instalačním rámečku
- Zapněte proud a před použitím počkejte alespoň 2 minuty
| Funkce | č. 5B |
|---|---|
| Moduly | Dotykové spínače |
