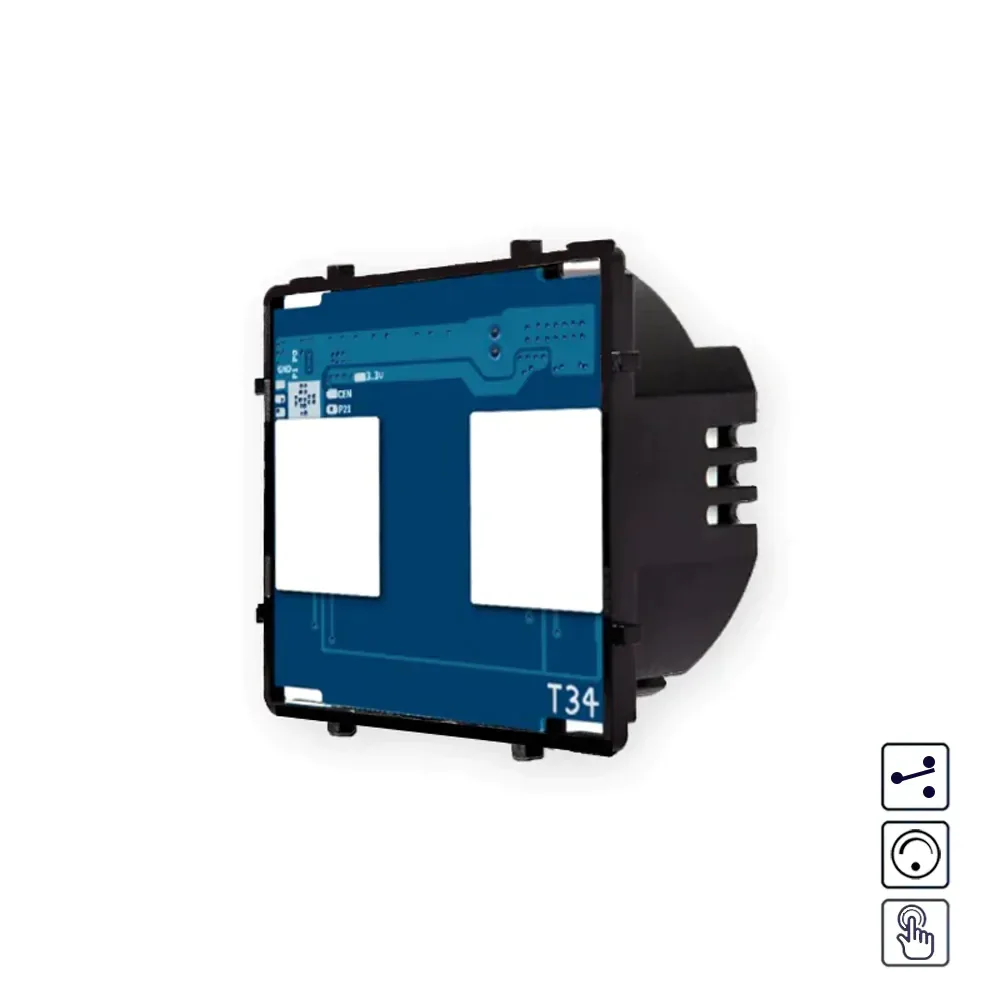

Revolo dotykový schodišťový stmívač č.5B – Modul
729 Kč s DPH
Revolo dotykový schodišťový stmívač č.5B umožňuje ovládat / stmívat dva světelné okruhy z více míst. Stmívat lze pouze stmívatelné zdroje, např. stmívatelné LED žárovky do max. výkonu 500W / okruh. Vhodný do klasické instalační krabice a pro původní kabeláž. Okamžitá a citlivá reakce na dotyk. Dotykový stmívač lze snadno vyměnit za původní mechanický. Není potřeba zapojovat neutrální kabel.
Skladem
| Produkt | Dotykový stmívač |
|---|---|
| Kódové označení | MT-DS202 |
| Funkce vypínače | č.5B |
| Mechanismus | TRIAC |
| WiFi | Ne |
| Neutrální kabel | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Min. zátěž pro správnou funkci | 3W |
| Max. zátěž | 500W |
| Napětí | AC 110 – 240V /50Hz – 60Hz |
| Pohotovostní spotřeba | <0,02W |
| Pracovní teplota | -20°C / +70 C |
| Vlhkost prostředí | max. 93% Rh |
| Tloušťka skla | 4mm |
| Rozteč šroubů | 60mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový schodišťový stmívač č.65B ovládá dva světelné okruhy z více míst. Lze kombinovat se stmívači č.6, např. 5B + 6 + 6. Není potřeba zapojovat křížový vypínač / stmívač č.7.
- modul stmívače
- montážní šrouby
- návod
- LED kompenzátor
instalační rámeček pro uchycení modulu k instalační krabičce je součástí skleněného panelu.
Intuitivní ovládání
Krásný luxusní design
Ovládání osvětlení z více míst
Protipožární ochrana
Ochrana proti přetížení
Jednoduchá montáž do klasických instalačních krabiček
Kompatibilní s původní kabeláží
Není potřeba zapojení neutrálního kabelu
Doručení kurýrem nebo na výdejní místo
Potřebujete poradit?
Všechny návody a schémata zapojení naleznete na této stránce Revolo produkty můžete libovolně kombinovat do vícerámečků. Možnosti jsou téměř neomezené. Princip kombinování produktů jsme podrobně rozepsali zde
Dotykový schodišťový stmívač č.5B
Dotykový schodišťový stmívač č.5B nabízí pohodlné ovládání dvou světelných okruhů z více míst. Lze kombinovat společně se stmívači č.6, např. 5B + 6 + 6. Tento modul využívá kapacitní technologii, podobnou jako u dotykových telefonů, a inteligentní IC (MCU) čip s vysokým rozlišením a citlivostí. Instalace je jednoduchá, protože zapojení a velikost krabice jsou stejné jako u standardních vypínačů. Krátkým dotykem můžete světlo zapnout nebo vypnout a podržením dotykové plochy plynule nastavovat jas. Po uvolnění dotyku se jas ustálí na zvolené úrovni. Stmívač si zapamatuje poslední nastavení jasu a při dalším zapnutí se aktivuje na této úrovni.
Pro ovládání osvětlení z více míst je nutné použít komunikační kabel – klasický, jaký se používá i u mechanických vypínačů. Schodišťové stmívače je po zapojení nutné spárovat. Produkt je vyroben z ohnivzdorného materiálu, který zaručuje bezpečnost, a skleněného panelu. Je bezpečný, snadno omyvatelný a barevně stálý. Jeho minimalistický design dodá Vašemu interiéru moderní a elegantní vzhled.
Užitečná informace
Dotykové vypínače lze jednoduše vyměnit za klasické mechanické. Jsou vhodné pro původní kabeláž a do standardních krabiček. KP68.
- Ovládání (stmívání) dvou světelných okruhů z více míst
- Možná kombinace se stmívači č.6
- Max. zátěž 500W / okruh
- Postačuje původní kabeláž
- Není potřeba zapojení N kabelu
- Vhodné do klasických instalačních krabiček
- Součástí produktu je vše pro plnohodnotnou montáž
- Ovládání dotykem
- 3letá záruka
Pokud potřebujete nainstalovat dotykové vypínače, stmívače nebo zásuvky do dvojrámečku nebo vícerámečku (max. pětirámeček), musíte si objednat moduly a vícerámeček, který k nim pasuje. Skleněný rámeček musí být kompatibilní s vybranými moduly dotykových vypínačů nebo jinými moduly, jako jsou zásuvky, termostaty atd. Všechny rámečky značky Revolo jsou kompatibilní s moduly a polomoduly produktů Revolo. Je důležité, aby dotykové plošky (kroužky na skleněném panelu) pasovaly na vybrané moduly dotykových modulů. Např. při použití modulu dotykového vypínače č.5 musí mít skleněný panel 2 kroužky. Skleněné rámečky jsou univerzální: lze je použít horizontálně, svisle nebo zrcadlově otočené.

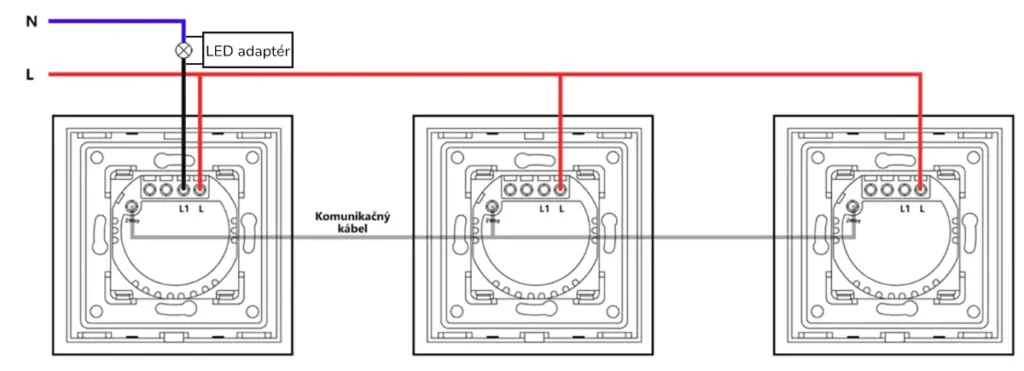

Zapojení dotykového schodišťového stmívače č.5B je jednoduché a vhodné pro klasickou instalační krabici a původní kabeláž. Není potřeba neutrální kabel, ale doporučuje se zapojení LED kompenzátoru.
Pozn.: Po zapnutí proudu se nedotýkejte modulu stmívače bez nasazeného sklíčka, jinak vypínač nebude po jeho nasazení správně reagovat na dotyk. Pokud se vypínač testuje bez skla, zapamatuje si vzdálenost mezi modulem vypínače a dotykem. Po nasazení skla nebude fungovat správně, protože se vzdálenost mezi modulem a dotykem zvětší o tloušťku skla. Pokud se dotknete modulu bez nasazeného sklíčka, stačí, když po nasazení skla vypnete napájení alespoň na 30 sekund.
Spárování schodišťových stmívačů: při schodišťovém zapojení je potřeba určit jeden stmívač jako hlavní – ten bude mít kromě připojené fáze a komunikačního kabelu také přivedený světelný okruh. Po nasazení sklíčka a zapnutí proudu nebude možné ovládat druhý (podřízený) stmívač. Pro umožnění ovládání z obou (nebo více míst) je nutné jejich spárování.
Postup spárování schodišťových stmívačů: po zapnutí proudu počkejte alespoň 60 sekund a následně se dotkněte hlavního stmívače na dobu 5 sekund, až začne LED dioda rychle blikat. Následně přejděte k druhému (podřízenému) stmívači a krátce se ho dotkněte. Takto proběhne spárování a osvětlení již budete moci ovládat z více míst.
Zrušení spárování stmívačů: Pokud potřebujete spárování zrušit, podržte dotyk na hlavním vypínači po dobu 5 sekund, dokud nezačne blikat LED kontrolka. Poté dotyk uvolněte a znovu stiskněte stejný vypínač na 5 sekund, dokud se LED kontrolka trvale nerozsvítí. Spárování je nyní zrušeno.
Po otestování funkce dotykového spínače si zapamatujte:
- Vypněte hlavní napájení
- Opatrně zatlačte skleněný panel na každé straně. Ujistěte se, že skleněný panel zapadl do všech čtyř svorek na instalačním rámečku
- Zapněte proud a před použitím počkejte alespoň 2 minuty
| Značka | revolo |
|---|---|
| Funkce | Řazení č.5B, Stmívač |
| Moduly | Stmívače |
| Ovládání | Dotykem |
