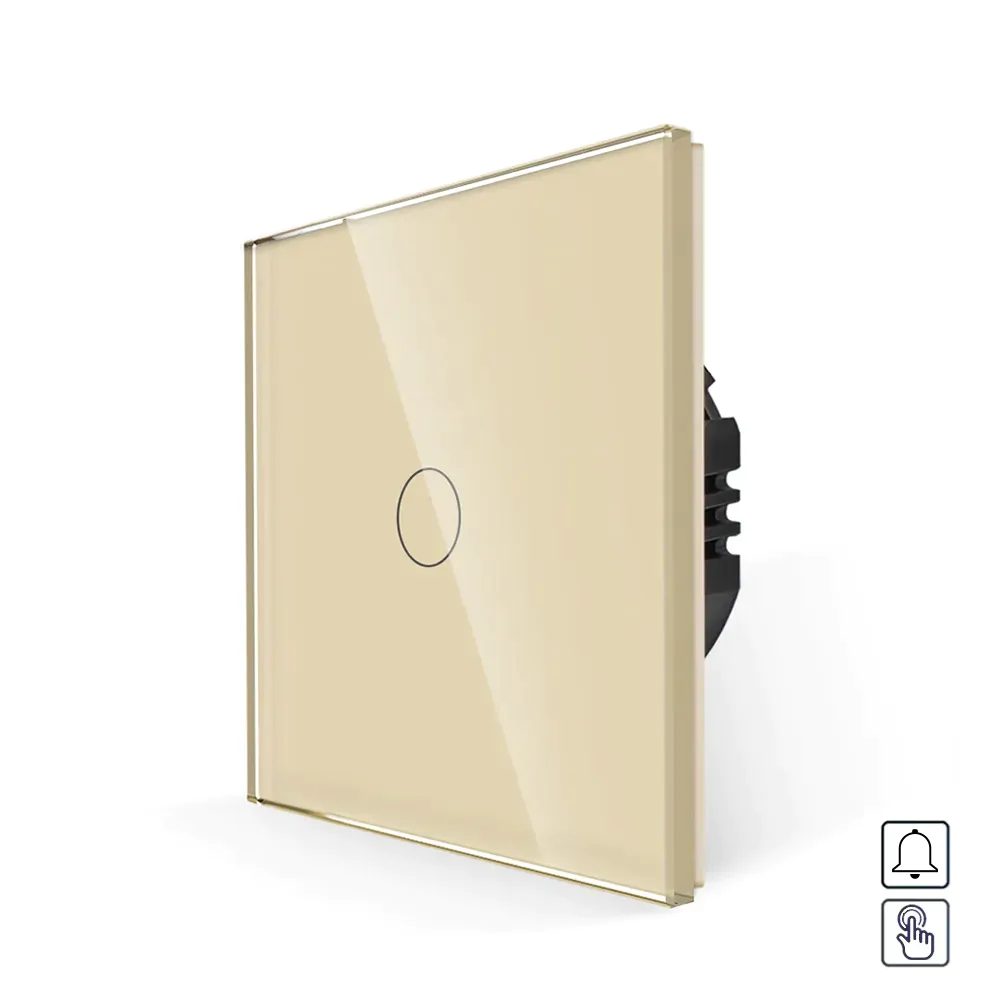

Revolo dotykové tlačítko 1/0 230V – Zlaté
508 Kč s DPH
Dotykové vypínače Revolo spojují elegantní design, vysokou bezpečnost a okamžitou reakci na dotek. Větší skleněný panel (86 × 86 mm) dokonale překryje instalační otvory a jednoduše nahradí staré vypínače bez potřeby zapojování nulového kabelu. Model Nr. 1/0 je ideální pro impulzní ovládání zvonků a ventilátorů.
Skladem
| Produkt | Dotykové tlačítko 230V 1/0 |
|---|---|
| Kódové označení | MT-B101-005 |
| Funkce vypínače | Zvonečkové tlačítko |
| WiFi | Ne |
| Nulový kabel | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Min. zátěž pro správnou funkci | 8W |
| Max. zátěž | 1 000W / okruh |
| Napětí | AC 110 – 240V /50Hz – 60Hz |
| Pohotovostní spotřeba | <0,02W |
| Pracovní teplota | -20 °C / +70 C |
| Vlhkost prostředí | Max. 93% Rh |
| Tloušťka skla | 4mm |
| Rozteč šroubů | 60mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykové tlačítko označované jako řazení č.1/0 případně jako zvonkové tlačítko č.1/0 je určeno především pro impulsní ovládání různých přístrojů a zařízení, které pro svou funkci vyžadují impulsní ovládání. Tlačítka se výborně hodí i pro ovládání zvonků, ventilátorů, případně osvětlení z více než 4 míst. Pomocí paměťového relé nebo žaluziových relé lze tlačítko rychle a jednoduše použít jako multifunkční ovládací prvek.
Krásný luxusní design Tiché a rychlé ovládání Protipožární ochrana Ochrana proti přetížení Jednoduchá montáž do klasických instalačních krabiček Kompatibilní s původní kabeláží Není třeba zapojení nulového kabelu Pohodlné ovládání Doručení kurýrem nebo do výdejního místa
- modul dotykového tlačítka
- skleněný panel
- kovový instalační rám
- montážní šrouby
- návod
Potřebujete poradit?
Všechny návody a schémata zapojení naleznete na této stránce Revolo produkty můžete libovolně kombinovat do vícerámečků. Možnosti jsou téměř neomezené. Princip kombinování produktů jsme podrobně rozepsali zde
Dotykové tlačítko 1/0
Dotykové tlačítko č. 1/0 je ideální pro impulzní ovládání zařízení, jako jsou zvonky, ventilátory či osvětlení ovládané z více míst. V kombinaci s paměťovým nebo žaluziovým relé jej můžete využít také jako multifunkční ovládací prvek.
Má elegantní skleněný panel, který je barevně stálý a snadno se čistí, a je vyrobeno z ohnivzdorného materiálu pro maximální bezpečnost. Při zapojení na ventilátor je třeba použít LED kompenzátor.
Užitečná informace
Dotykové vypínače lze jednoduše vyměnit za klasické mechanické. Jsou vhodné pro původní kabeláž a do standardních krabiček. KP68.
Pokud potřebujete nainstalovat dotykové vypínače, nebo zásuvky do dvojrámečku nebo vícerámečku (max. 5- rámeček), musíte si objednat samostatný modul a vícerámeček, který k němu pasuje. Skleněný rám musí být kompatibilní s vybranými moduly dotykových vypínačů nebo jinými moduly, jako jsou zásuvky, termostaty atp. Všechny rámečky značky Revolo jsou kompatibilní s moduly a půlmoduly produktů Revolo. Je špatně důležité, aby dotykové plošky (kroužky na skleněném panelu) pasovaly na vybrané moduly dotykových modulů. Např. při použití modulu dotykového vypínače č.5 musí mít skleněný panel 2 kroužky. Skleněné rámečky jsou univerzální: lze je použít horizontálně, svisle nebo zrcadlově otočené.
Při manipulaci se zařízením a testování dodržujte následující pokyny, aby bylo zajištěno jeho správné fungování:
- Nedoporučuje se dotýkat modulu bez nasazeného skleněného panelu.
- Pokud se po zapnutí napájení dotknete modulu bez sklíčka, vypínač si zapamatuje nesprávnou vzdálenost mezi dotykovou plochou a modulem.
- Po nasazení sklíčka může dojít k nesprávné reakci na dotek, protože tloušťka sklíčka zvětší tuto vzdálenost.
- Náprava nesprávné kalibrace:
- Pokud se modul dotykového vypínače testoval bez skleněného panelu, vypněte napájení minimálně na 30 sekund .
- Následně po opětovném zapnutí dojde k automatické kalibraci a zařízení bude reagovat správně.
Postup instalace:
- Vypněte hlavní napájení.
- Pečlivě připojte vodiče do svorek podle schématu (fáze a světlo).
- Opatrně nasuňte skleněný panel na modul vypínače.
- Skleněný panel důkladně zatlačte na všech čtyřech stranách, aby bezpečně zapadl do svorek na instalačním rámečku.
- Po nasazení skla zapněte hlavní napájení .
- Počkejte přibližně 2 minuty, aby se zařízení správně inicializovalo před prvním použitím.
| Typ rámečku | Hranatý |
|---|---|
| Proud | 5A |
| Pohotovostní spotřeba | Max. 0.1 mA |
| Pracovní teplota | -30°C / +70°C |
| Vlhkost prostředí | Max. 95% Rh |
| Životnost | 100 000 cyklů MTBF |
| Barevné podsvícení | Modrá barva |
| Vyrobeno | CN |
| Možnost dálkového ovládání | Ne |
| Ovládání | Dotykem |
| Funkce | 1/0 |
| Maximální zátěž | 500W |
| Typ | Modul |
