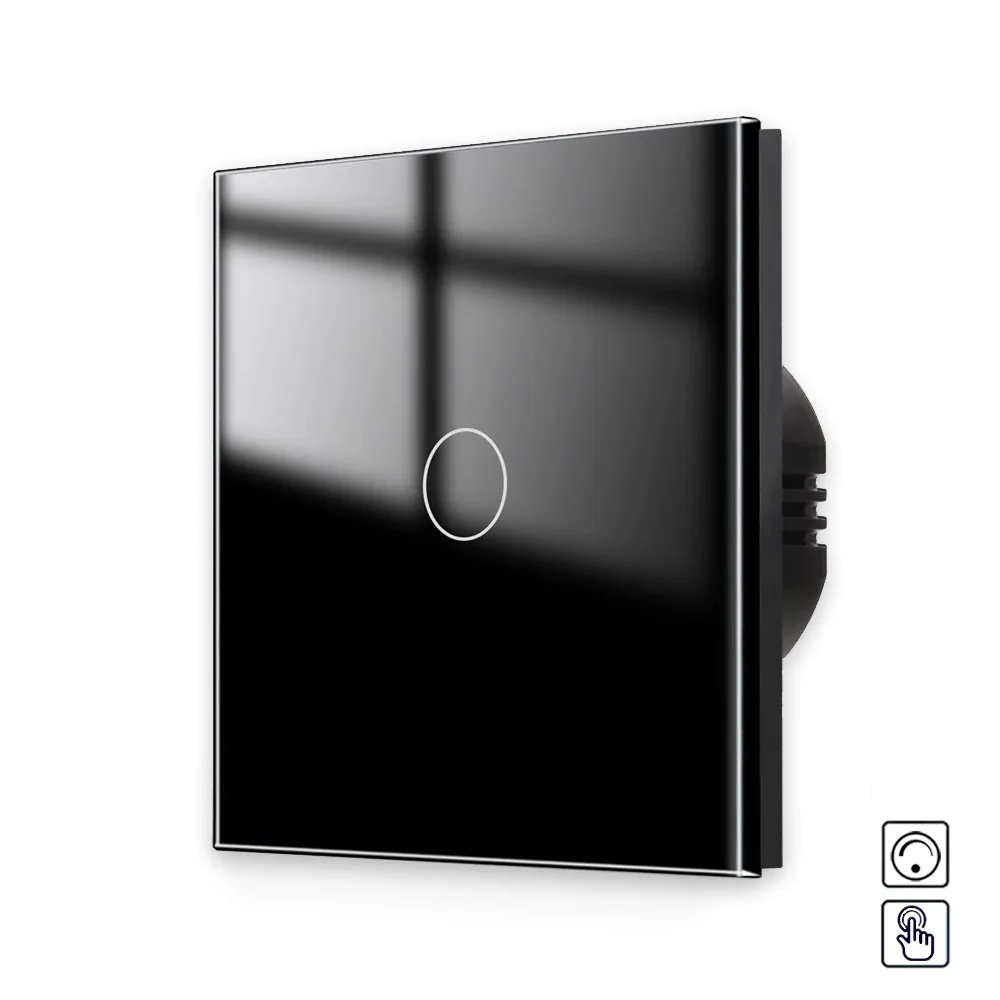

Dotykový stmívač Revolo č.1 – černý
628 Kč s DPH
Dotykový stmívač Revolo č.1 umožňuje ovládat / stmívat jeden světelný okruh z jednoho místa. Stmívat lze pouze stmívatelné zdroje, např. stmívatelné LED žárovky s maximálním výkonem 500 W. Nejnovější dotykové vypínače značky Revolo se vyznačují precizním zpracováním, krásným designem, zvýšenou bezpečností a bezkonkurenční cenou. Její výhodou je větší rozměr skleněného panelu: 86 x 86 mm, který dokonale zakryje i větší otvory kolem instalačních krabic, a vysokorychlostní vypínač. Stačí letmý dotek a vypínač okamžitě zareaguje. Zapojení i velikost instalační krabičky jsou shodné se standardními vypínači. Není nutné zapojovat nulový kabel. Nic vám nebude bránit v tom, abyste svou domácnost zkrášlili důležitým detailem, kterého si každý všimne a jehož používání si od první chvíle oblíbíte.
Není skladem
| Produkt | Dotykový stmívač |
|---|---|
| Kódové označení | MT-D101-003 |
| Funkce vypínače | č.1 |
| Mechanismus | TRIAC |
| Barva | Černá |
| WiFi | Ne |
| Nulový kabel | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Min. zatížení pro správnou funkci | 8 W |
| Max. zatížení | 500 W / okruh |
| Napětí | AC 110–240 V / 50 Hz–60 Hz |
| Spotřeba v pohotovostním režimu | <0,02 W |
| Provozní teplota | -20 °C / +70 °C |
| Vlhkost prostředí | max. 93 % relativní vlhkosti |
| Tloušťka skla | 4 mm |
| Rozteč šroubů | 60 mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový stmívač označovaný jako „řazení č.1“ případně jako „stmívač č.1“ ovládá jeden světelný okruh z jednoho místa.
Intuitivní ovládání
Krásný luxusní design
Tiché a rychlé ovládání
Bezpečnostní sklo
Stálost barev skleněného panelu
Protipožární ochrana
Ochrana proti přetížení
Snadná montáž do klasických instalačních krabiček
Kompatibilní s původní kabeláží
Není nutné připojovat nulový kabel
Doručení kurýrem nebo do výdejního místa
- skleněný panel
- modul stmívače
- instalační rámeček
- montážní šrouby
- návod k použití
Potřebujete poradit?
Všechny návody a schémata zapojení naleznete na této stránce Revolo produkty můžete libovolně kombinovat do vícerámečků. Možnosti jsou téměř neomezené. Princip kombinování produktů jsme podrobně rozepsali zde
Dotykový stmívač č.1
Dotykový stmívač č.1 nabízí pohodlné ovládání osvětlení pouhým dotykem. Tento modul využívá kapacitní technologii, podobnou jako u dotykových telefonů, a inteligentní čip IC (MCU) s vysokým rozlišením a citlivostí. Instalace je jednoduchá, protože zapojení i rozměry krabice jsou stejné jako u standardních vypínačů. Krátkým dotykem můžete světlo zapnout nebo vypnout a podržením dotykové plochy plynule nastavovat jas.
Po uvolnění dotyku se jas ustálí na zvolené úrovni. Stmívač si zapamatuje poslední nastavení jasu a při dalším zapnutí se aktivuje na této úrovni.
Stmívač je vyroben z ohnivzdorného materiálu, který zaručuje bezpečnost, a ze skleněného panelu. Je bezpečný, snadno omyvatelný a barevně stálý. Jeho minimalistický design dodá vašemu interiéru moderní a elegantní vzhled.
Užitečná informace
Dotykové vypínače lze jednoduše vyměnit za klasické mechanické. Jsou vhodné pro původní kabeláž a do standardních krabiček. KP68.
- Ovládání (stmívání) jednoho osvětlení z jednoho místa
- Max. zatížení 500 W
- Stačí původní kabeláž (fáze + světlo)
- Není nutné zapojovat kabel N
- Vhodné do klasických instalačních krabiček
- Součástí produktu je vše potřebné pro kompletní montáž
- Dotykové ovládání
- 3letá záruka

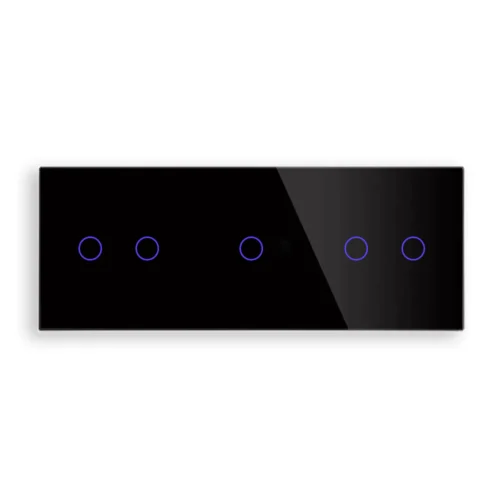

Pokud potřebujete nainstalovat dotykové vypínače, stmívače nebo zásuvky do dvojitého nebo vícenásobného rámečku (max. 5 rámečků), musíte si objednat moduly a vícenásobný rámeček, který k nim pasuje. Skleněný rámeček musí být kompatibilní s vybranými moduly dotykových vypínačů nebo s jinými moduly, jako jsou zásuvky, termostaty atd. Všechny rámečky značky Revolo jsou kompatibilní s moduly a polomoduly produktů Revolo. Je důležité, aby dotykové plochy (kroužky na skleněném panelu) pasovaly na vybrané dotykové moduly. Např. při použití modulu dotykového vypínače č.5 musí mít skleněný panel 2 kroužky. Skleněné rámečky jsou univerzální: lze je použít vodorovně, svisle nebo zrcadlově otočené.
Zapojení dotykového stmívače č.1 je zcela jednoduché a vhodné pro klasickou instalační krabičku a původní kabeláž. Stačí pouze připojit fázi a světlo. Není potřeba nulový kabel, uzemnění ani zapojení LED kompenzátoru.
Pozn.: Po zapnutí proudu se nedotýkejte modulu vypínače bez nasazeného sklíčka, jinak nebude vypínač po jeho nasazení správně reagovat na dotyk. Pokud se vypínač testuje bez sklíčka, zapamatuje si vzdálenost mezi modulem vypínače a dotykem. Po nasazení sklíčka nebude fungovat správně, protože se vzdálenost mezi modulem a dotykem zvětší o tloušťku sklíčka. Pokud se dotknete modulu bez nasazeného sklíčka, stačí po nasazení sklíčka vypnout napájení alespoň na 30 sekund.
1. Skleněný rámeček
2. LED kontrolka
3. Dotyková plocha
4. Západka
5. Otvor pro šrouby
6. Dotykový senzor
7. Řídicí jednotka
8. Montážní rám
9. Ohnivzdorný kryt
10. Zapojení kabelů
Po otestování funkce dotykového spínače si zapamatujte:
- Vypněte hlavní napájení
- Opatrně zatlačte na skleněný panel z každé strany. Ujistěte se, že skleněný panel zapadl do všech čtyř svorek na instalačním rámečku
- Zapněte napájení a před použitím počkejte alespoň 2 minuty
