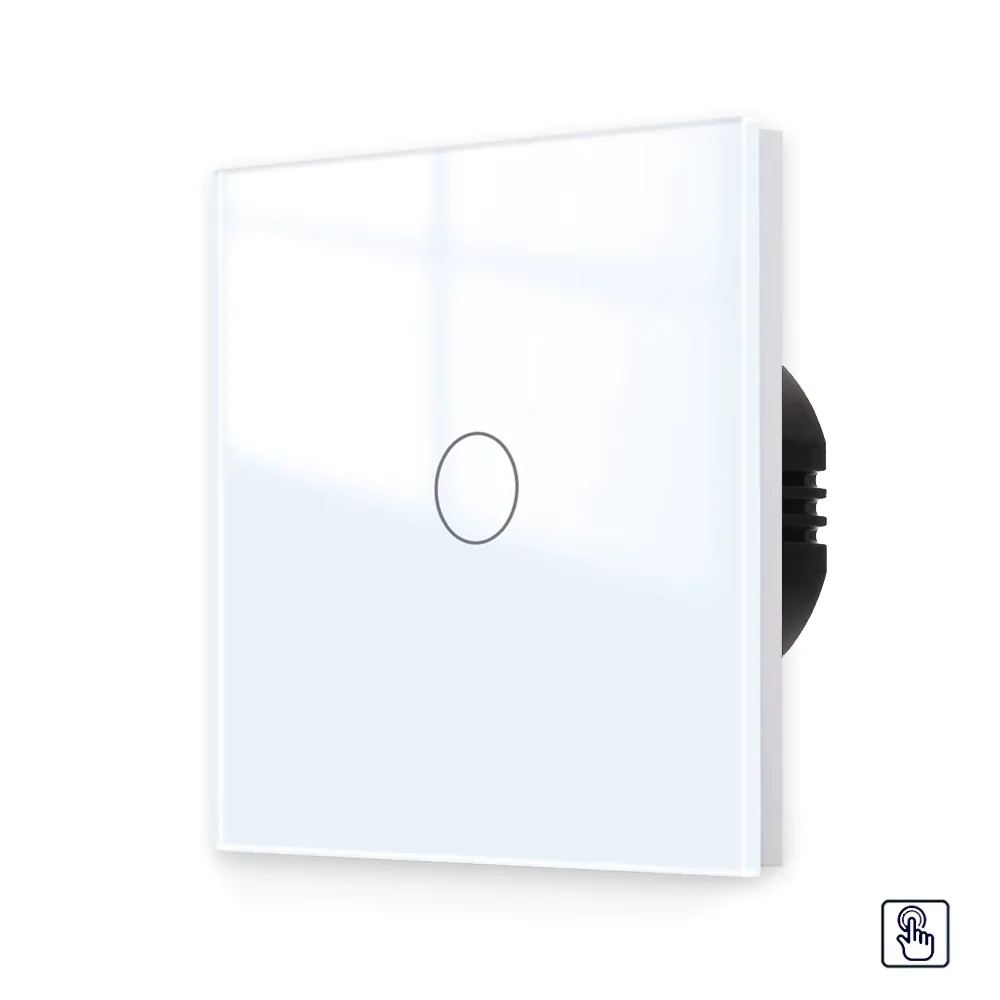

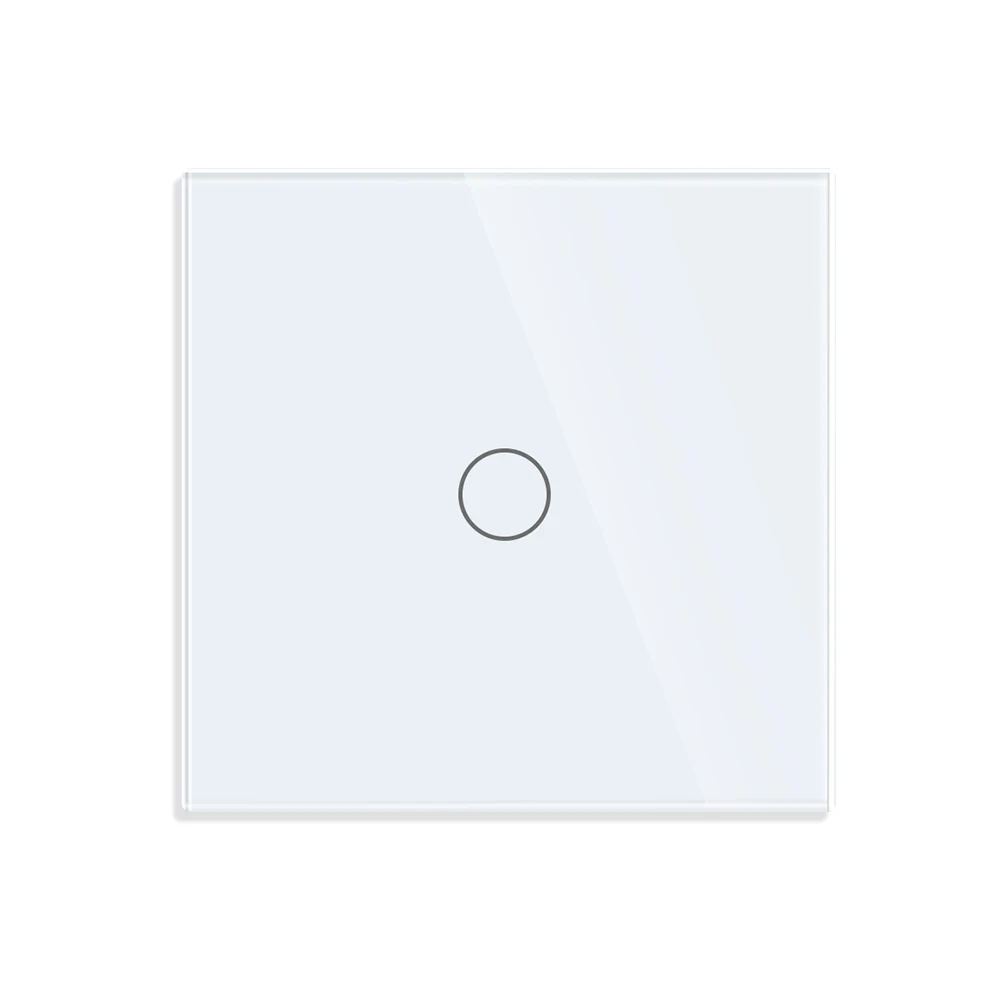

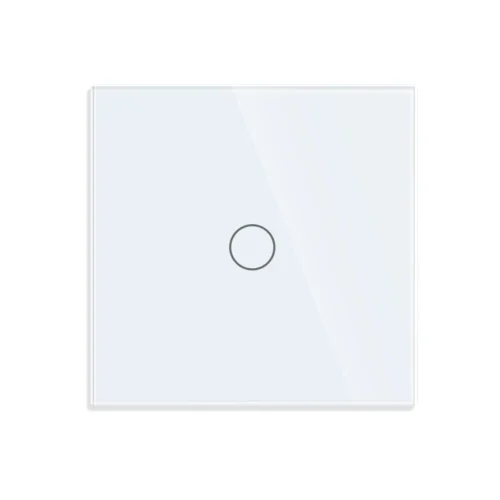

Revolo dotykový vypínač Sense č.1 – Bílý
348 Kč s DPH
Ovládá jeden světelný okruh úplně potichu, bez cvakání relátka. Jednoduše vyměníte za původní mechanický vypínač – bez neutrálního kabelu.
Skladem
| Produkt | Dotykový vypínač |
|---|---|
| Kódové označení | ST-101-001 |
| Funkce vypínače | č.1 |
| Mechanismus | SCR |
| Barva | Bílá |
| WiFi | Ne |
| Nulový vodič | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Min. zátěž pro správnou funkci | 3W |
| Max. zátěž | 500W / okruh |
| Napětí | AC 110 – 240V /50Hz – 60Hz |
| Pohotovostní spotřeba | <0,02W |
| Pracovní teplota | -20°C / +70 C |
| Vlhkost prostředí | max. 93% Rh |
| Tloušťka skla | 4mm |

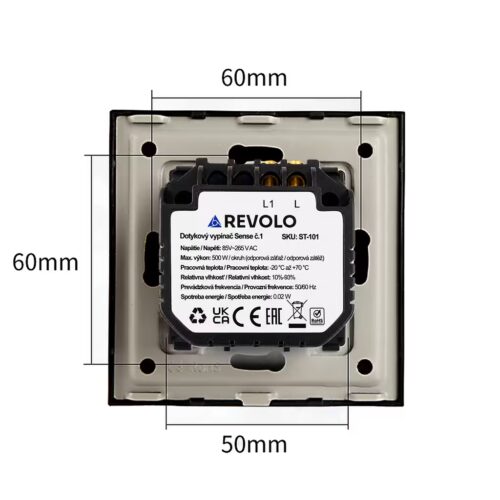

| Rozteč šroubů | 60mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový vypínač označovaný jako řazení č.1 případně jako vypínač č.1 ovládá jeden světelný okruh z jednoho místa.
- Skleněný přední panel, který zvládnete ovládat i s mokrýma rukama
- Vestavěné inteligentní obvody poskytují vysoký stupeň citlivosti snímače
- Protipožární bezpečnost díky vysoce kvalitnímu žáruvzdornému plastu
- Kapacitní dotyková tlačítka
- Po náhlém výpadku napájení zůstanou spínací kontakty vypnuté i po obnovení napájení
- Vypínače Revolo se instalují jako běžné vypínače. Mechanické vypínače můžete snadno vyměnit
- Doručení kurýrem nebo do výdejního místa
- skleněný panel
- modul vypínače
- instalační rámeček
- montážní šrouby
- návod
Potřebujete poradit?
Všechny návody a schémata zapojení naleznete na této stránce Revolo produkty můžete libovolně kombinovat do vícerámečků. Možnosti jsou téměř neomezené. Princip kombinování produktů jsme podrobně rozepsali zde
Dotykový vypínač nové generace
Náš nejnovější dotykový schodišťový vypínač řady Sense představuje inovativní řešení pro ovládání osvětlení ve Vaší domácnosti. Díky pokročilé technologii SCR nabízí tento vypínač bezkontaktní systém, který je tichý, rychlý a spolehlivý. Dotykový vypínač Sense č.1 ovládá jeden světelný okruh z jednoho místa.
Hlavní vlastnosti:
- Inovativní technologie: Moderní technologie SCR zajišťuje bezkontaktní chod, čímž eliminuje jakékoli mechanické opotřebení a zaručuje dlouhou životnost produktu.
- Tichý provoz: Zapomeňte na hlučné klikání klasických relé. Tento vypínač pracuje tiše a nenápadně, což přispívá k vašemu pohodlí a komfortu.
- Rychlá odezva: Okamžitá reakce na dotyk zajišťuje rychlé a efektivní ovládání osvětlení.
- Jednoduchá instalace: Vhodné do klasické instalační krabičky s hloubkou 40mm, např. KP68
- Orientační osvětlení: Při zapnutém stavu sytě modré, při vypnutém se intenzita modré i jas sníží, aby ve tmě příliš nerušilo.
- Vhodné pro původní kabeláž: Bez nutnosti zapojovat nulák.
- Bez nutnosti zapojení LED kompenzátoru
- Modulární: vypínače můžete libovolně kombinovat do vícerámečků, např. se zásuvkami.
Užitečná informace
Dotykové vypínače lze jednoduše vyměnit za klasické mechanické. Jsou vhodné pro původní kabeláž a do standardních krabiček. KP68.
Pokud potřebujete nainstalovat dotykové vypínače nebo zásuvky do dvojrámečku nebo vícerámečku (max. pětirámeček), musíte si objednat moduly a vícerámeček, který k nim pasuje. Skleněný rámeček musí být kompatibilní s vybranými moduly dotykových vypínačů nebo jinými moduly, jako jsou zásuvky, termostaty atd. Všechny rámečky značky Revolo jsou kompatibilní s moduly a polomoduly produktů Revolo. Je důležité, aby dotykové plošky (kroužky na skleněném panelu) pasovaly na vybrané moduly dotykových modulů. Např. při použití modulu dotykového vypínače č.5 musí mít skleněný panel 2 kroužky. Skleněné rámečky jsou univerzální: je možné je použít horizontálně, svisle nebo zrcadlově otočené.

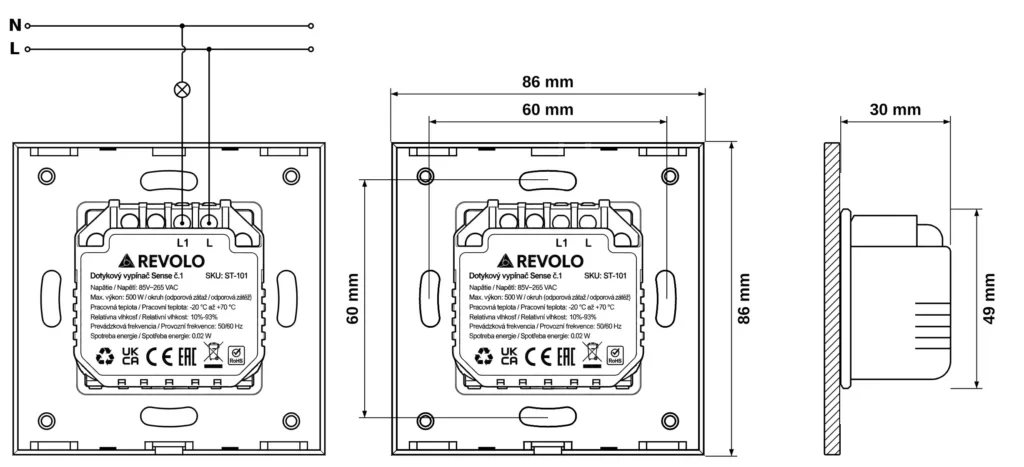

Zapojení dotykového vypínače č.1 je úplně jednoduché a vhodné pro klasickou instalační krabičku a původní kabeláž. Stačí pouze zapojit fázi a světlo. Není potřebný neutrální kabel, uzemnění, ani zapojení LED kompenzátoru. Pozn.: Po zapnutí proudu se nedotýkejte modulu vypínače bez nasazeného sklíčka, jinak vypínač nebude správně reagovat na dotyk po jeho nasazení. Pokud se vypínač testuje bez skla, zapamatuje si vzdálenost mezi modulem vypínače a dotykem. Po nasazení skla nebude fungovat správně, protože se vzdálenost mezi modulem a dotykem zvětší o tloušťku skla. Pokud se dotknete modulu bez nasazeného sklíčka, stačí, když po nasazení skla vypnete napájení alespoň na 30 sekund.
Při manipulaci se zařízením a testování dodržujte následující pokyny, aby bylo zajištěno jeho správné fungování:
- Nedoporučuje se dotýkat modulu bez nasazeného skleněného panelu.
- Pokud se po zapnutí napájení dotknete modulu bez sklíčka, vypínač si zapamatuje nesprávnou vzdálenost mezi dotykovou plochou a modulem.
- Po nasazení sklíčka může dojít k nesprávné reakci na dotyk, protože tloušťka sklíčka tuto vzdálenost zvětší.
- Náprava nesprávné kalibrace:
- Pokud se modul dotykového vypínače testoval bez skleněného panelu, vypněte napájení minimálně na 30 sekund.
- Následně po opětovném zapnutí dojde k automatické kalibraci a zařízení bude reagovat správně.

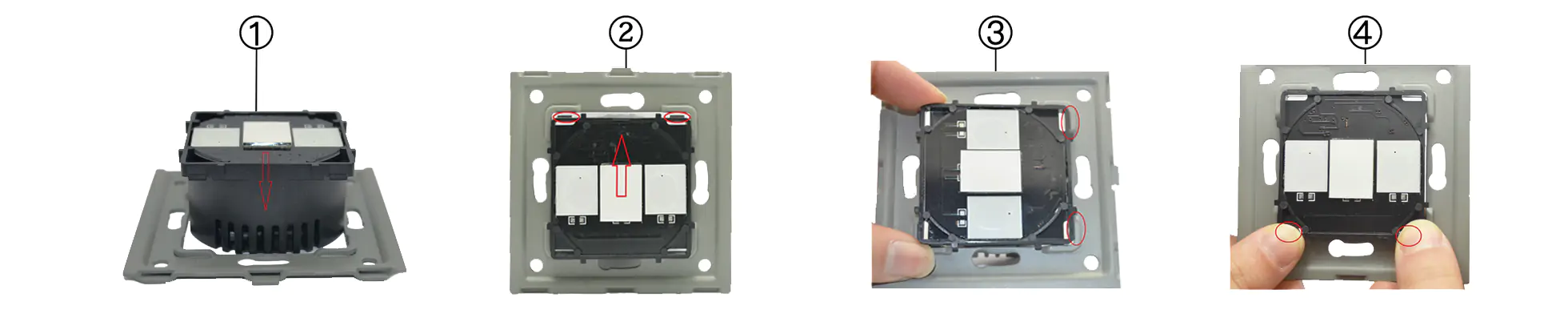

Postup instalace:
- Vypněte hlavní napájení.
- Pečlivě připojte kabely do svorek podle schématu (fáze a světlo).
- Pokud je třeba, zapojte LED kompenzátor do světelného okruhu L1.
- Opatrně nasuňte skleněný panel na modul vypínače.
- Skleněný panel důkladně zatlačte na všech čtyřech stranách, aby bezpečně zapadl do svorek na instalačním rámečku.
- Po nasazení skla zapněte hlavní napájení.
- Počkejte přibližně 2 minuty, aby se zařízení správně inicializovalo před prvním použitím.
| Typ rámečku | Hranatý |
|---|---|
| Rozměry | 86 x 86 x 35 mm |
| Pracovní teplota | -20 °C / +70 °C |
| Životnost | 100 000 cyklů MTBF |
| Barva skleněného panelu | Bílá |
| Funkce | č.1 |
| Ovládání | Dotykem |
| Neutrální kabel | Ne |
| Maximální zátěž | 500W |
| Krytí | IP20 |
