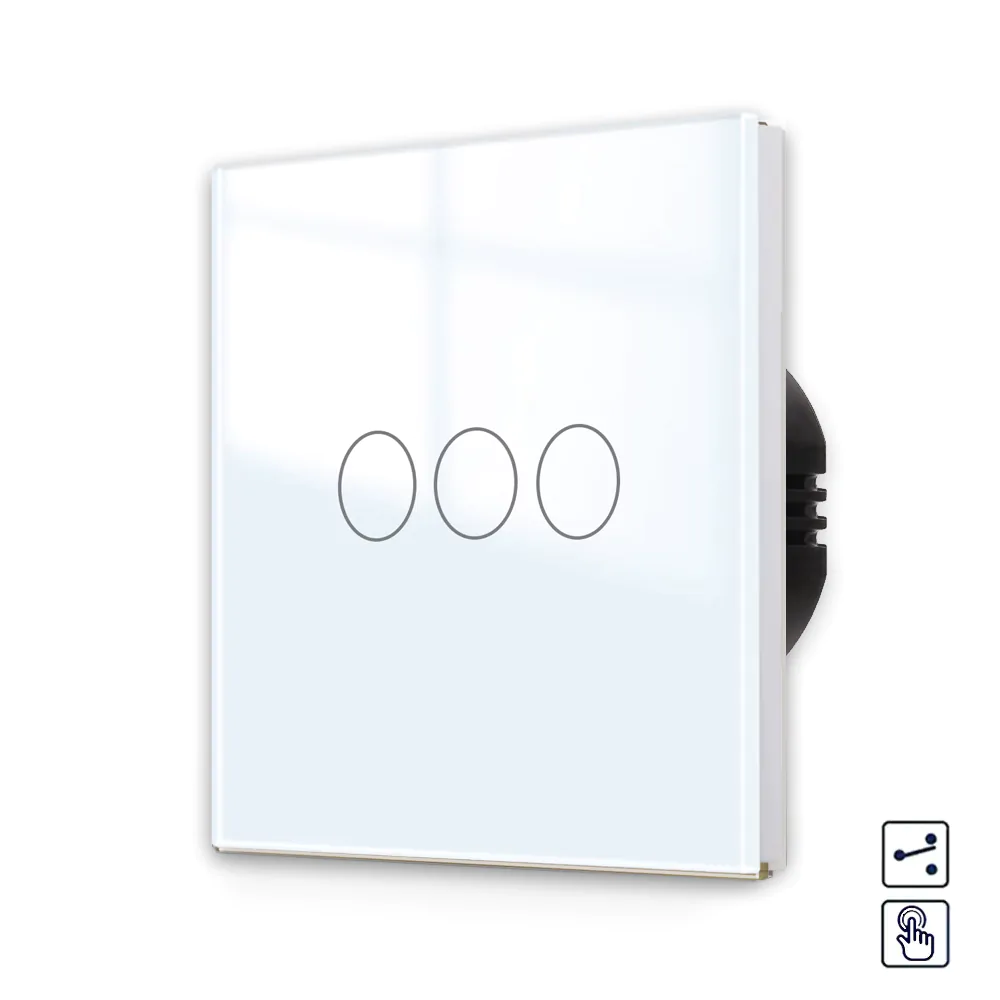

Revolo dotykový schodišťový vypínač Sense č.5B (6+6+6) – Bílý
838 Kč s DPH
Dotykový vypínač ST-S302 umožňuje ovládat tři světelné okruhy z více míst. Toho se dosahuje v kombinaci s jinými vypínači (č.6/7 nebo č.5B). Schodišťové vypínače můžete libovolně kombinovat, např. 6 + 5B + 6. Pro schodišťové zapojení stačí pouze fáze, světlo a jeden komunikační kabel. Po zapojení je třeba schodišťové vypínače spárovat dotykem. Zapojení i velikost instalační krabice jsou shodné se standardními vypínači.
Skladem
| Produkt | Dotykový schodišťový vypínač |
|---|---|
| Kódové označení | ST-S302-001 |
| Funkce vypínače | č.5B (6+6+6) |
| Mechanismus | SCR |
| WiFi | Ne |
| Neutrální kabel | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Maximální proud | 5A |
| Min. zátěž pro správnou funkci | 3W |
| Maximální zátěž | 600 W / okruh (LED 200 W) |
| Napětí | AC 110 – 250V /50Hz – 60Hz |
| Pohotovostní spotřeba | <0,02W |
| Pracovní teplota | -20°C / +70 C |
| Vlhkost prostředí | max. 93% Rh |
| Tloušťka skla | 4mm |
| Rozteč šroubů | 60mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo |
Dotykový vypínač označovaný jako řazení č.5B (6+6), případně jako schodišťový vypínač č.5B (6+6+6) ovládá tři světelné okruhy z více míst. Dotykové vypínače se nerozlišují na schodišťové a křížové. Pokud chcete ovládat světla například ze tří míst, budete potřebovat 3x schodišťové vypínače č.5B
Rozdělení a vysvětlení všech nejčastěji používaných vypínačů najdete v našem článku.
Krásný luxusní design
Ovládání osvětlení z více míst
Rychlé ovládání
Bezpečnostní sklo
Barevná stálost skleněného panelu
Protipožární ochrana
Ochrana proti přetížení
Jednoduchá montáž do klasických instalačních krabiček
Kompatibilní s původní kabeláží
Není třeba zapojení neutrálního kabelu
Pohodlné ovládání
Doručení kurýrem nebo na výdejní místo
- skleněný panel
- modul vypínače
- instalační rámeček
- montážní šrouby
- návod
Potřebujete poradit?
Všechny návody a schémata zapojení naleznete na této stránce Revolo produkty můžete libovolně kombinovat do vícerámečků. Možnosti jsou téměř neomezené. Princip kombinování produktů jsme podrobně rozepsali zde
Revolo dotykový schodišťový vypínač Sense č.5B (6+6+6)
Náš nejnovější dotykový schodišťový vypínač řady Sense představuje inovativní řešení pro ovládání osvětlení ve Vaší domácnosti. Díky pokročilé technologii nabízí tento vypínač bezkontaktní systém, který je tichý, rychlý a spolehlivý.
Hlavní vlastnosti:
- Inovativní technologie: Moderní technologie zajišťuje bezkontaktní chod, čímž eliminuje jakékoli mechanické opotřebení a zaručuje dlouhou životnost produktu.
- Tichý provoz: Zapomeňte na hlučné klikání klasických relé. Tento vypínač pracuje tiše a nenápadně, což přispívá k vašemu pohodlí a komfortu.
- Rychlá odezva: Okamžitá reakce na dotek zajišťuje rychlé a efektivní ovládání osvětlení.
- Vícemístné ovládání: Tento schodišťový ovladač umožňuje ovládat tři světelné okruhy z více míst, což je ideální pro schodiště, chodby nebo velké místnosti. Schodišťové vypínače můžete libovolně kombinovat, např. 5B + 6 + 5B
- Jednoduchá instalace: Vhodné do klasické instalační krabičky o hloubce 45mm.
- Orientační osvětlení: Při zapnutém stavu sytě modré, při vypnutém se intenzita modré i jas sníží, aby ve tmě příliš nerušilo.
- Vhodné pro původní kabeláž: Bez nutnosti zapojovat neutrální kabel.
Užitečná informace
Dotykové vypínače lze jednoduše vyměnit za klasické mechanické. Jsou vhodné pro původní kabeláž a do standardních krabiček. KP68.

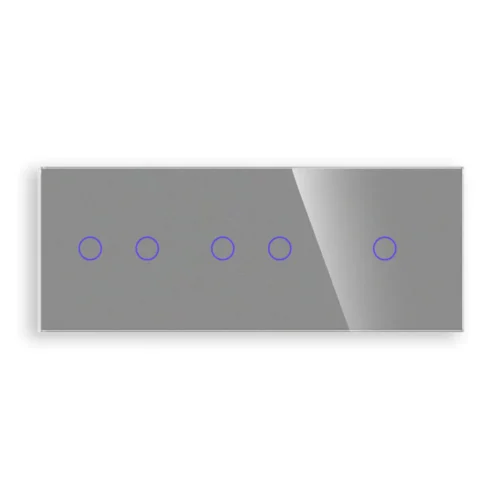

Pokud potřebujete nainstalovat dotykové vypínače nebo zásuvky do dvojrámečku nebo vícerámečku (max. pětirámeček), musíte si objednat moduly a vícerámeček, který k nim pasuje. Skleněný rámeček musí být kompatibilní s vybranými moduly dotykových vypínačů nebo jinými moduly, jako jsou zásuvky, termostaty atd. Všechny rámečky značky Revolo jsou kompatibilní s moduly a polomoduly produktů Revolo. Je důležité, aby dotykové plošky (kroužky na skleněném panelu) pasovaly na vybrané moduly dotykových modulů. Např. při použití modulu dotykového vypínače č.5 musí mít skleněný panel 2 kroužky. Skleněné rámečky jsou univerzální: lze je použít horizontálně, svisle nebo zrcadlově otočené.

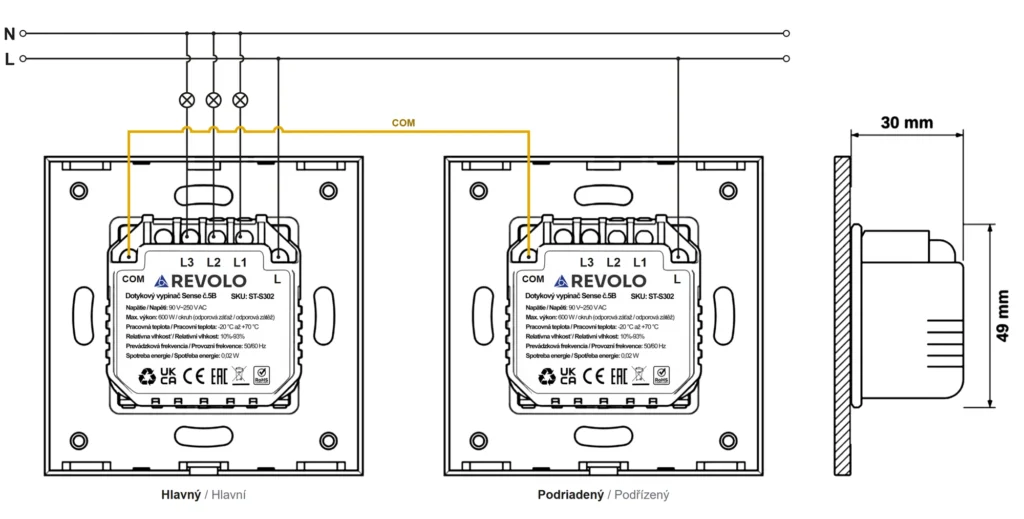

Při schodišťovém zapojení zvolte jeden vypínač jako hlavní – k němu připojte fázi (L), světla (L1, L2, L3) a komunikační kabel (COM). Podřízené vypínače mají připojenou pouze fázi (L) a COM. Svorky COM všech vypínačů propojte jedním kabelem.
Jedno světlo můžete ovládat nejvýše z 5 míst. Alespoň jedna svorka L1 musí být připojena ke svítidlu.
Schodišťová funkce funguje až po spárování vypínačů. Po prvním zapnutí proudu nechte vypínače asi 60 sekund nastartovat.
Stejné vypínače (6 + 6, 5B + 5B) se spárují automaticky – tlačítka se propojí podle svorek (L1 s L1, L2 s L2, L3 s L3). Při kombinaci různých typů (např. 5B + 6) se vypínače také pokusí spárovat automaticky, což nemusí vždy odpovídat tomu, co potřebujete. Tehdy nejprve zrušte spárování a poté vypínače spárujte ručně.
Ruční spárování:
- Zvolte jeden vypínač jako hlavní.
- Podržte jeho tlačítko 5–7 sekund, dokud LED rychle nebliká, poté jej pusťte.
- Stiskněte tlačítko podřízeného vypínače – LED přestane blikat.
- Párování přerušíte stisknutím tlačítka hlavního vypínače.
Zrušení spárování:
Podržte tlačítko 5–7 sekund, dokud LED rychle nebliká, a pusťte. Po 2 sekundách je podržte znovu na 5 sekund – propojení se zruší. Zrušení na hlavním tlačítku ruší vazby na všechna jeho podřízená tlačítka; na podřízeném ruší pouze jeho vlastní vazbu.
Spárovat lze pouze schodišťové vypínače Revolo Sense – nikoli výrobky jiné značky ani jiného typu.
Schodišťové vypínače Revolo Sense můžete libovolně kombinovat – např. 6 + 5B nebo 5B + 6 + 5B.
Příklad – ložnice: vypínač č.6 u dveří a dva vypínače č.5B u postele.
- Stropní světlo připojte na svorku L1 jednoho vypínače – může to být kterýkoli, klidně i vypínač č.6 u dveří.
- Noční lampy připojte na svorky L2 vypínačů č.5B.
- Na ostatních vypínačích zůstane svorka L1 volná.
- Nakonec spárujte tlačítka L1 všech tří vypínačů – hlavní je ten, na kterém je připojeno stropní světlo.
Při manipulaci se zařízením a testování dodržujte následující pokyny, aby bylo zajištěno jeho správné fungování:
- Nedoporučuje se dotýkat se modulu bez nasazeného skleněného panelu.
- Pokud se po zapnutí napájení dotknete modulu bez skla, vypínač si zapamatuje nesprávnou vzdálenost mezi dotykovou plochou a modulem.
- Po nasazení skla může dojít k nesprávné reakci na dotek, protože tloušťka skla tuto vzdálenost zvětší.
- Náprava nesprávné kalibrace:
- Pokud se modul dotykového vypínače testoval bez skleněného panelu, vypněte napájení minimálně na 30 sekund.
- Následně po opětovném zapnutí dojde k automatické kalibraci a zařízení bude reagovat správně.
Postup instalace:
- Vypněte hlavní napájení.
- Pečlivě připojte kabely do svorek podle schématu (fáze a světlo).
- Je-li to nutné, zapojte LED kompenzátor do světelného okruhu L1.
- Opatrně nasuňte skleněný panel na modul vypínače.
- Skleněný panel důkladně zatlačte na všech čtyřech stranách, aby bezpečně zapadl do svorek na instalačním rámečku.
- Po nasazení skla zapněte hlavní napájení.
- Počkejte přibližně 2 minuty, aby se zařízení před prvním použitím správně inicializovalo.
| Typ rámečku | Hranatý |
|---|---|
| Rozměry | 86 x 86 x 35 mm |
| Proud | 5A |
| Pohotovostní spotřeba | max. 0.1 mA |
| Pracovní teplota | -30°C / +70°C |
| Vlhkost prostředí | max. 95% Rh |
| Životnost | 100 000 cyklů MTBF |
| Barva skleněného panelu | Bílá |
| Barevné podsvícení | Modrá barva |
| Funkce | č. 5B |
| Ovládání | Dotykem |
| Maximální zátěž | 800 W |
