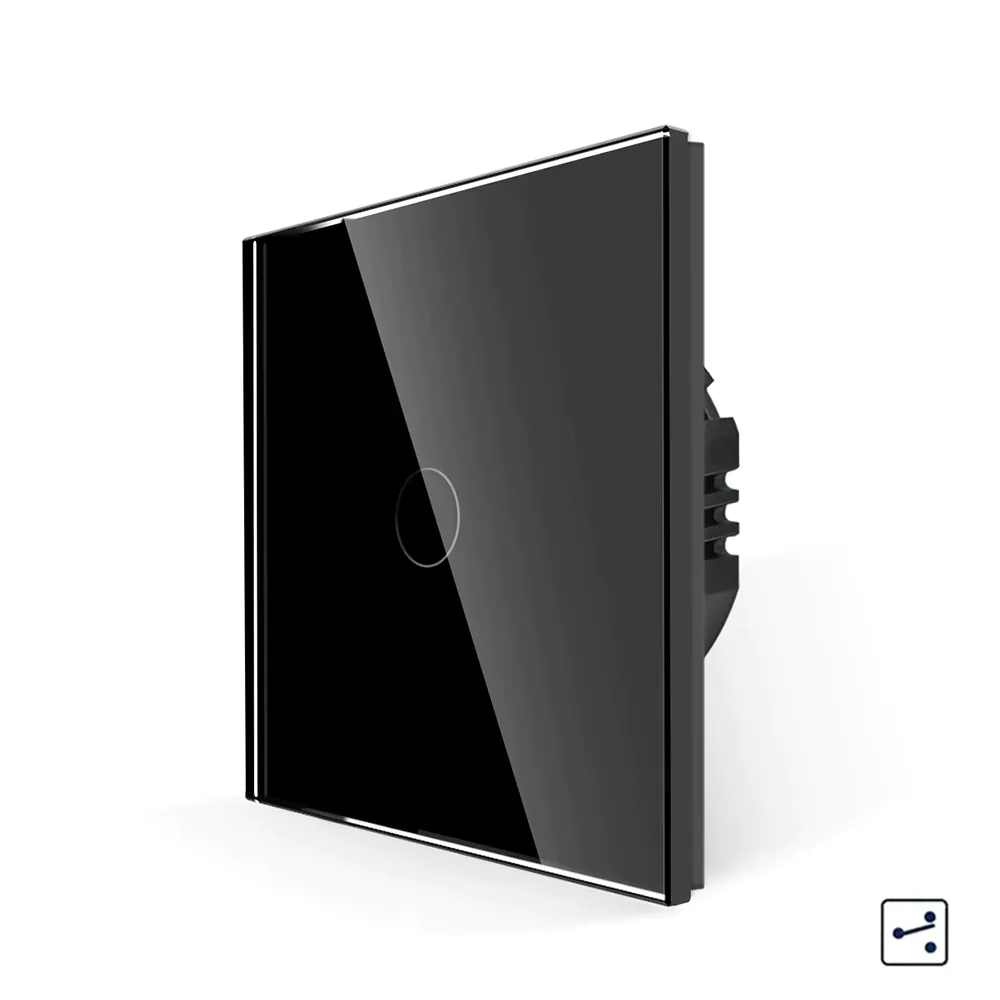

Revolo Touch dotykový schodišťový vypínač Sense č.6 – Černý
790,00 Kč s DPH
Dotykový schodišťový vypínač Sense č.6 je určen pro ovládání jednoho světelného okruhu ze dvou nebo více míst, do max. výkonu 500W. Dotykové vypínače komunikují mezi sebou pomocí vlastního protokolu přes řidič COM. To znamená, že neexistuje rozdíl mezi schodišťovými vypínači č.6 a křížovými vypínači č.7. Vypínače se zapojují jednoduše například. 6+6+6. Schodišťové vypínače můžete libovolně kombinovat. 6 + 5B + 6. Zapojení i velikost instalační krabice jsou shodné se standardními vypínači. Máte dotaz? Zeptejte se
Výrobek se skládá z těchto samostatných produktů
Skladem
Popis
| Produkt | Dotykový schodišťový vypínač |
|---|---|
| Kódové označení | ST-S102-003 |
| Funkce vypínače | č.6 |
| Mechanismus | SCR |
| Barva | Černá |
| WiFi | Ne |
| Nulový řidič | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Maximální proud | 5A |
| Min. zátěž pro správnou funkci | 8W |
| Maximální zátěž | 1000W / okruh |
| Napětí | AC 110 – 250V /50Hz – 60Hz |
| Pohotovostní spotřeba | <0,02W |
| Pracovní teplota | -20 °C / +70 °C |
| Vlhkost prostředí | max. 93 % Rh |
| Tloušťka skla | 4 mm |
| Rozteč šroubů | 60 mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo Touch |
Dotykový vypínač označovaný jako řazení č.6 případně jako schodišťový vypínač č.6 ovládá jeden světelný okruh z více míst. Dotykové vypínače se nerozlišují na schodišťové a křížové. Chcete-li ovládat světlo například ze tří míst, tak budete potřebovat 3x schodišťové vypínače č.6
Krásný luxusní design
Ovládání osvětlení z více míst
Rychlé ovládání
Bezpečnostní sklo
Barevná stálost skleněného panelu
Protipožární ochrana
Ochrana proti přetížení
Jednoduchá montáž do klasických instalačních krabiček
Kompatibilní s původní kabeláží
Není třeba zapojení nulového vodiče
Pohodlné ovládání
Doručení kurýrem nebo do výdejního místa
- skleněný panel
- modul vypínače
- instalační rámeček
- montážní šrouby
- návod
Revolo Touch dotykový schodišťový vypínač Sense č.6
Náš nejnovější dotykový schodišťový vypínač řady Sense představuje inovativní řešení pro ovládání osvětlení ve Vaší domácnosti. Díky pokročilé technologii SCR nabízí tento vypínač bezrelátkový systém, který je tichý, rychlý a spolehlivý.
Hlavní vlastnosti:
- Inovativní technologie: Moderní technologie SCR zajišťuje bezrelátkový chod, čímž eliminuje jakékoli mechanické opotřebení a zaručuje dlouhou životnost produktu.
- Tichý provoz: Zapomeňte na hlučná kliknutí klasických relé. Tento vypínač pracuje tiše a nenápadně, což přispívá k vašemu pohodlí a komfortu.
- Rychlá odezva: Okamžitá reakce na dotek zajišťuje rychlé a efektivní ovládání osvětlení.
- Vícemístné ovládání: Tento schodišťový ovladač umožňuje ovládání jednoho osvětlení z více míst, což je ideální pro schodiště, chodby nebo velké místnosti. Schodišťové vypínače můžete libovolně kombinovat. 6 + 5B + 6.
- Jednoduchá instalace: Vhodné do klasické instalační krabičky s hloubkou 45mm.
- Orientační osvětlení: Při zapnutém stavu sytě modré, při vypnutém se intenzita modré i jas sníží, aby ve tmě příliš nerušilo.
- Vhodné pro původní kabeláž: Bez nutnosti zapojovat nulák.
Pokud potřebujete nainstalovat dotykové vypínače, nebo zásuvky do dvourámečku nebo vícerámečku (max. 5-rámeček), musíte si objednat moduly a vícerámeček, který k nim pasuje. Skleněný rám musí být kompatibilní s vybranými moduly dotykových vypínačů nebo jinými moduly, jako jsou zásuvky, termostaty atp. Všechny rámečky značky Revolo Touch jsou kompatibilní s moduly a půlmoduly produktů Revolo Touch. Je důležité, aby dotykové plošky (kroužky na skleněném panelu) pasovaly na vybrané moduly dotykových modulů. Např. při použití modulu dotykového vypínače č.5 musí mít skleněný panel 2 kroužky. Skleněné rámečky jsou univerzální: lze je použít horizontálně, svisle nebo zrcadlově otočené.
Tento dotykový vypínač je určen pro řízení jednoho světelného okruhu ze dvou nebo tří míst. Toho se dosahuje v kombinaci s jinými vypínači (č.6 nebo č.5B). V tomto systému vypínače komunikují mezi sebou pomocí vlastního protokolu přes řidič COM. To znamená, že neexistuje rozdíl mezi schodišťovými (řazení č.6) a křížovými (řazení č.7) vypínači – všechny vypínače mohou plnit obě funkce. Schodišťové vypínače můžete libovolně kombinovat. 6 + 5B + 6
Umožňuje ovládání dotykem bez možnosti dálkového ovládání mobilem nebo hlasem. Lze jej jednoduše zapojit namísto původního mechanického vypínače. Nepotřebuje zapojení nulového vodiče. Vhodný pro klasické instalační krabičky KUP 68SK s hloubkou 45mm a roztečí šroubů 60mm, které jsou běžné na našem území. Podsvícení vypínače je při zapnutém stavu sytě modré, při vypnutém se intenzita modré i jas sníží, aby ve tmě příliš nerušil, ale zároveň abyste jej stále mohli snadno najít.
Spárování schodišťových vypínačů: u schodišťového zapojení je třeba určit jeden vypínač jako hlavní – ten bude mít kromě připojené fáze a komunikačního kabelu i přivedený světelný okruh. Po nasazení sklíčka a zapnutí proudu nebude možné ovládat druhý (podřízený) vypínač. Pro umožnění ovládání z obou (nebo více míst) je třeba jejich spárování.
Postup spárování schodišťových vypínačů: Po zapnutí proudu počkejte alespoň 60 sekund a následně se dotkněte hlavního vypínače po dobu 5 sekund až začne LED dioda rychle blikat. Následně přejděte k druhému (podřízenému) vypínači a krátce se jej dotkněte. Takto proběhne spárování a osvětlení už budete moci ovládat z více míst.
Zrušení spárování vypínačů: Pokud potřebujete spárování zrušit, podržte dotek na hlavním vypínači po dobu 5 sekund, než začne blikat LED kontrolka. Potom dotek uvolněte a znovu stiskněte stejný vypínač na 5 sekund, dokud se LED kontrolka trvale nerozsvítí. Spárování je nyní zrušeno.
1. Skleněný rám
2. LED kontrolka
3. Dotyková plocha
4. Západka
5. Otvor pro šrouby
6. Senzor dotyku
7. Řídící jednotka
8. Instalační rám
9. Ohnivzdorná krytka
10. Zapojení kabelů
Po otestování funkce dotykového spínače si zapamatujte:
- Vypněte hlavní napájení
- Opatrně zatlačte skleněný panel na každé straně. Ujistěte se, že skleněný panel zapadl do všech čtyř svorek na instalačním rámečku
- Zapněte proud a před použitím počkejte alespoň 2 minuty
Poznámka: Po zapnutí napájení se nedotýkejte spínacího modulu bez nasazeného sklíčka, jinak spínač po nasazení nebude správně reagovat na dotyk. Pokud je spínač testován bez skla, bude si pamatovat vzdálenost mezi spínacím modulem a dotykem. Po nasazení skla nebude fungovat správně, protože vzdálenost mezi modulem a dotykem se zvětší o tloušťku skla. Pokud se dotknete modulu bez nasazeného skla, stačí vypnout napájení alespoň na 30 sekund po nasazení skla.
Další informace
| Rozměry |
86 x 86 x 35 mm |
|---|---|
| Proud |
5A |
| Pohotovostní spotřeba |
max. 0.1 mA |
| Pracovní teplota |
-30°C / +70°C |
| Vlhkost prostředí |
max. 95% Rh |
| Životnosť |
100 000 cyklov MTBF |
| Barva |
Černá |
| Barevné podsvícení |
Modrá barva |
| Značka |
Revolo Touch |
| Funkce |
č.6 |
| Ovládání |
Dotykem |
| Maximální zátěž |
1000W |
