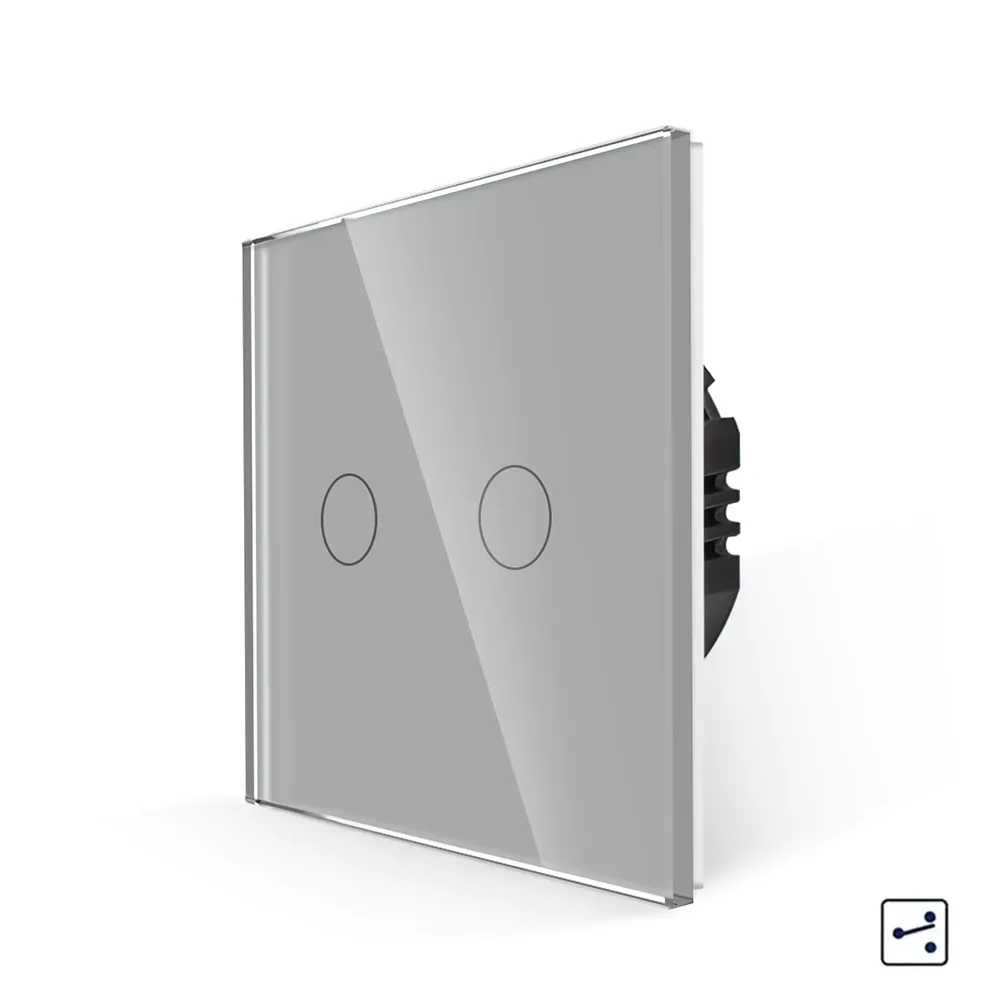

Revolo Touch dotykový schodišťový vypínač č.5B (6+6) – Stříbrný
791,00 Kč s DPH
Vychutnávejte si pohodlné ovládání osvětlení pouhým dotykem po elegantní skleněné ploše dotykového vypínače. Nejnovější dotykové vypínače značky Revolo Touch se vyznačují precizním zpracováním, krásným designem, zvýšenou bezpečností a bezkonkurenční cenou. Jejich výhodou je větší rozměr skleněného panelu: 86 x 86 mm, který dokonale překryje také větší díry kolem instalačních krabic a vysokorychlostní spínač. Stačí letmý dotek a vypínač okamžitě zareaguje. Zapojení i velikost instalační krabice jsou shodné se standardními vypínači. Nic Vám nebude bránit zkrášlit Vaši domácnost o důležitý detail, kterého si každý všimne a jeho používání si od první chvíle oblíbíte. Tento vypínač umožňuje ovládání dvou světelných okruhů ze dvou nebo tří míst. Toho se dosahuje v kombinaci s jinými vypínači (č.6/7 nebo č.5B). V tomto systému vypínače komunikují mezi sebou pomocí vlastního protokolu přes řidič COM. To znamená, že neexistuje rozdíl mezi schodišťovými (řazení č.6) a křížovými (řazení č.7) vypínači – všechny vypínače mohou plnit obě funkce. Schodišťové vypínače můžete libovolně kombinovat. 6 + 5B + 6. Máte dotaz? Zeptejte se
Výrobek se skládá z těchto samostatných produktů
Skladem
Popis
| Produkt | Dotykový schodišťový vypínač |
|---|---|
| Kódové označení | MT-S202-012 |
| Funkce vypínače | č.5B (6+6) |
| Mechanismus | Elektromagnetické relé |
| Barva | Stříbrná |
| WiFi | Ne |
| Nulový řidič | Nezapojuje se |
| Rozměry | 86 x 86 x 35 mm |
| Maximální proud | 5A |
| Min. zátěž pro správnou funkci | 8W |
| Maximální zátěž | 1000W / okruh |
| Napětí | AC 110 – 250V /50Hz – 60Hz |
| Pohotovostní spotřeba | <0,02W |
| Pracovní teplota | -20 °C / +70 °C |
| Vlhkost prostředí | max. 93 % Rh |
| Tloušťka skla | 4 mm |
| Rozteč šroubů | 60 mm |
| Certifikáty | CE, ROHS |
| Značka | Revolo Touch |
Dotykový vypínač označovaný jako řazení č.5B případně jako schodišťový vypínač č.5B ovládá dva světelné okruhy z více míst. Dotykové vypínače se nerozlišují na schodišťové a křížové. Chcete-li ovládat světlo například ze tří míst, tak budete potřebovat 3x schodišťové vypínače č.5B (případně jejich kombinaci, např.6 + 5B + 6)
Krásný luxusní design
Ovládání osvětlení z více míst
Rychlé ovládání
Bezpečnostní sklo
Barevná stálost skleněného panelu
Protipožární ochrana
Ochrana proti přetížení
Jednoduchá montáž do klasických instalačních krabiček
Kompatibilní s původní kabeláží
Není třeba zapojení nulového vodiče
Pohodlné ovládání
Doručení kurýrem nebo do výdejního místa
- skleněný panel
- modul vypínače
- instalační rámeček
- montážní šrouby
- návod
Dotykový schodišťový vypínač
Revolo Touch MT-S202-012, přináší pohodlné ovládání osvětlení dotykem. Modul vypínače využívá kapacitní technologii, podobně jako dotykové telefony a inteligentní IC (MCU) čip s vysokým rozlišením a citlivostí. Zapojení i velikost instalační krabice jsou shodné se standardními vypínači.
Vychutnávejte si pohodlné ovládání osvětlení pouhým dotykem po elegantní skleněné ploše dotykového vypínače. Nejnovější dotykové vypínače značky Revolo Touch se vyznačují precizním zpracováním, krásným designem, zvýšenou bezpečností a bezkonkurenční cenou. Jejich výhodou je větší rozměr skleněného panelu: 86 x 86 mm, který dokonale překryje také větší díry kolem instalačních krabic a vysokorychlostní spínač. Stačí letmý dotek a vypínač okamžitě zareaguje. Nic Vám nebude bránit zkrášlit Vaši domácnost o důležitý detail, kterého si každý všimne a jeho používání si od první chvíle oblíbíte.
Vypínač je vyroben z ohnivzdorného materiálu, který zaručuje bezpečnost, a skleněného panelu, který je bezpečný a snadno omyvatelný a barevně stálý. Jeho minimalistický design dodává Vašemu interiéru moderní a elegantní vzhled. S dotykovými vypínači se ovládání světla stává skutečným zážitkem.
Pokud potřebujete nainstalovat dotykové vypínače, nebo zásuvky do dvourámečku nebo vícerámečku (max. 5-rámeček), musíte si objednat moduly a vícerámeček, který k nim pasuje. Skleněný rám musí být kompatibilní s vybranými moduly dotykových vypínačů nebo jinými moduly, jako jsou zásuvky, termostaty atp. Všechny rámečky značky Revolo Touch jsou kompatibilní s moduly a půlmoduly produktů Revolo Touch. Je důležité, aby dotykové plošky (kroužky na skleněném panelu) pasovaly na vybrané moduly dotykových modulů. Např. při použití modulu dotykového vypínače č.5 musí mít skleněný panel 2 kroužky. Skleněné rámečky jsou univerzální: lze je použít horizontálně, svisle nebo zrcadlově otočené.
Tento dotykový vypínač je určen pro řízení dvou světelných okruhů ze dvou nebo více míst. Toho se dosahuje v kombinaci s jinými vypínači (č.6 nebo č.5B). V tomto systému vypínače komunikují mezi sebou pomocí vlastního protokolu přes řidič COM. To znamená, že neexistuje rozdíl mezi schodišťovými (řazení č.6) a křížovými (řazení č.7) vypínači – všechny vypínače mohou plnit obě funkce. Schodišťové vypínače můžete libovolně kombinovat. 6 + 5B + 6
Umožňuje ovládání dotykem bez možnosti dálkového ovládání mobilem nebo hlasem. Lze jej jednoduše zapojit namísto původního mechanického vypínače. Nepotřebuje zapojení nulového vodiče. Vhodný pro klasické instalační krabičky KUP 68SK s hloubkou 45mm a roztečí šroubů 60mm, které jsou běžné na našem území. Podsvícení vypínače je při zapnutém stavu sytě modré, při vypnutém se intenzita modré i jas sníží, aby ve tmě příliš nerušil, ale zároveň abyste jej stále mohli snadno najít.
Důležité: při schodišťovém zapojení je třeba určit jeden vypínač jako hlavní – ten bude mít kromě připojené fáze a komunikačního kabelu i přivedený světelný okruh. Po nasazení sklíčka a zapnutí proudu nebude možné ovládat druhý (podřízený) vypínač. Pro umožnění ovládání z obou (nebo více míst) je třeba jejich spárování. To probíhá jednoduše: po zapnutí proudu počkejte alespoň 60 sekund a následně se dotkněte hlavního vypínače po dobu 5 sekund pokud uslyšíte první pípnutí. Následně přejděte k druhému (podřízenému) vypínači a krátce se jej dotkněte. Takto proběhne spárování a osvětlení už budete moci ovládat z více míst. Pro lepší znázornění si můžete prohlédnout video v popisu k tomuto produktu.
Chcete-li párování zrušit, podržte dotyk na hlavním vypínači po dobu 5 vteřin, dokud nezačne blikat LED kontrolka. Poté dotyk uvolněte a znovu stiskněte hlavní vypínač na 5 vteřin, dokud se LED kontrolka trvale nerozsvítí. Párování je nyní zrušeno.
1. Skleněný rám
2. LED kontrolka
3. Dotyková plocha
4. Západka
5. Otvor pro šrouby
6. Senzor dotyku
7. Řídící jednotka
8. Instalační rám
9. Ohnivzdorná krytka
10. Zapojení kabelů
Po otestování funkce dotykového spínače si zapamatujte:
- Vypněte hlavní napájení
- Opatrně zatlačte skleněný panel na každé straně. Ujistěte se, že skleněný panel zapadl do všech čtyř svorek na instalačním rámečku
- Zapněte proud a před použitím počkejte alespoň 2 minuty
Další informace
| Rozměry |
86 x 86 x 35 mm |
|---|---|
| Proud |
5A |
| Pohotovostní spotřeba |
max. 0.1 mA |
| Pracovní teplota |
-30°C / +70°C |
| Vlhkost prostředí |
max. 95% Rh |
| Životnosť |
100 000 cyklov MTBF |
| Barva |
Stříbrná |
| Barevné podsvícení |
Modrá barva |
| Značka |
Revolo Touch |
| Funkce |
č.5B |
| Ovládání |
Dotykem |
| Maximální zátěž |
1000W |
